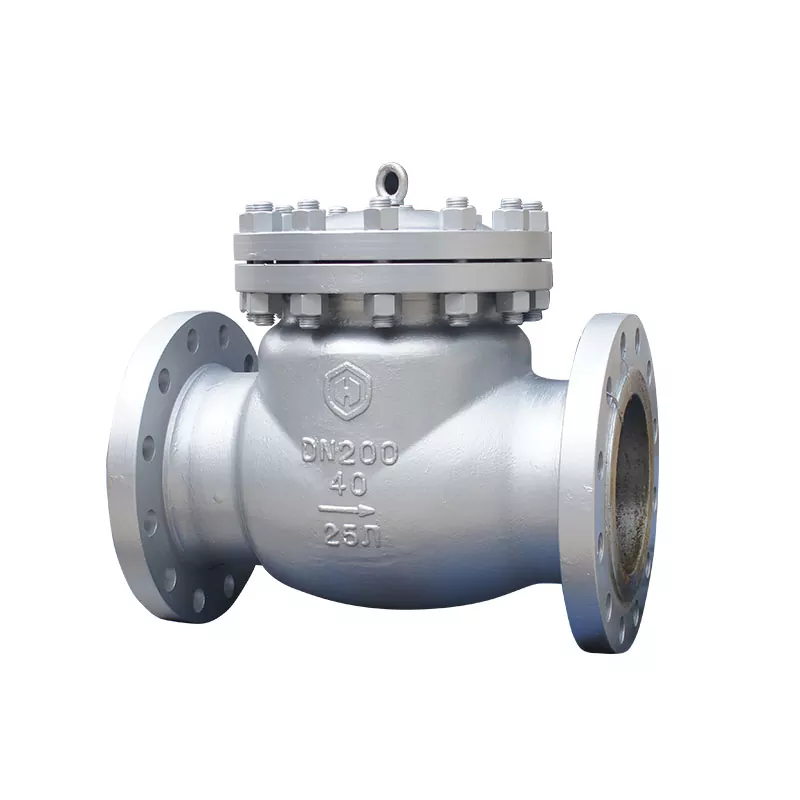

Jaka jest struktura i zasada zaworu kontrolnego huśtawki?

I. Struktura zaworu

1. Ciało zaworów: jest to główna częśćSprawdź zawór, zwykle z usprawnioną konstrukcją w celu zmniejszenia odporności na płyn.

2. Pokrywa zaworu: Obejmuje górną część korpusu zaworu i służy do naprawy i ochrony części wewnątrz zaworu.

3. Dysk zaworu: Jest kluczowym elementem zaworu kontrolnego, zwykle w kształcie dysku, i obraca się wokół szpilki poza kanałem siedzenia zaworu.

4. Rocker: Nazywany również ramię wahacza, jest podłączony do dysku zaworu i jest używany do wspomagania obrotu dysku zaworu.

5. Pierścień uszczelniający: znajduje się między krążkiem zaworu a siedziskiem zaworu, aby zapewnić uszczelnienie po zamknięciu zaworu.

6. Struktura sprężyny pomocniczej lub ciężkiego młotka: Służy do poprawy wydajności uszczelnienia zaworu, szczególnie w warunkach niskiego ciśnienia.

Zgodnie z liczbą dysków zaworów,zawory sprawdzania huśtawkiMożna podzielić na typ pojedynczego tkwi, typu podwójnego i typu multi-disc. Typ pojedynczego kratki nadaje się do zaworów kontrolnych huśtawki średniej kalibru, typ podwójnego kratki jest odpowiedni dla większych średnic, a typ wielokrotności nadaje się do zaworów kontrolnych na dużym kalibrze w celu zmniejszenia wstrząsu hydraulicznego.

Ii. Zasada robocza zaworu

Zasada robocza zaworu kontrolnego huśtawki oparta jest na ciśnieniu płynów i śladu dysku zaworu:

1. Stan zamknięty: Gdy płyn nie przepływa do układu rurociągu, tarcza zaworu mocno pasuje do siedzenia zaworu, tworząc stan uszczelniony, aby zapobiec przejeżdżaniu płynu.

2. Stan otwarty: Gdy płyn przepływa do zaworu, ciśnienie płynu działa na dysku zaworu, powodując obrót wokół szpilki i otwiera zawór. Jednocześnie dysk zaworu pozostanie otwarty z powodu wpływu płynu, umożliwiając normalne przepływ płynu.

3. Stan zamknięty (przepływ wsteczny): Gdy płyn zatrzymuje się płynący lub płynie w przeciwnym kierunku, krążka zaworu obraca się wokół szpilki pod działaniem śladu lub siły sprężyny i zamknie zawór, zapobiegając w ten sposób przepływu płynu.

Dysk zaworuZawór kontrolny huśtawkijest podłączony do rockera i może obracać się wokół szpilki pod pewnym kątem. Gdy płyn rurociągowy przepływa w określonym kierunku, ciśnienie wlotowe dysku zaworu jest wyższe niż ciśnienie wylotowe. W tym czasie dysk zaworu jest odsuwany z siedzenia zaworu i obraca się wokół szpilki do określonej pozycji, a zawór znajduje się w stanie otwartym. Gdy płyn przepływa od prawej do lewej, to znaczy odwrotny przepływ, ciśnienie po prawej stronie dysku zaworu jest wyższe niż ciśnienie po lewej stronie. Siła generowana przez różnicę ciśnienia po obu stronach dociska dysk zaworu na siedzisko zaworu, a płyn nie może przejść, więc medium nie może cofnąć; Im większe ciśnienie płynu, tym mocniej jest powierzchnia uszczelniająca, a tym lepszy efekt uszczelnienia.
