Przewodnik po odlewaniu zaworów odcinających API: Co powinieneś wiedzieć o odlewaniu korpusu zaworu przed rozpoczęciem produkcji

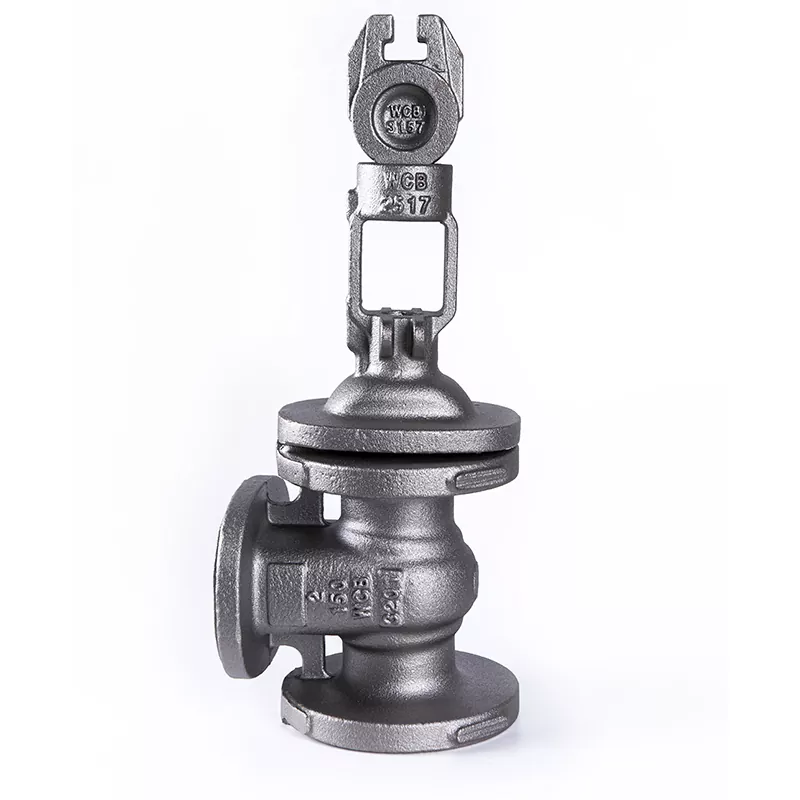

Kiedy ludzie mówią o zasuwach, zwykle skupiają się na widocznych częściach — pokrętle, trzpieniu, zasuwie lub konstrukcji uszczelniającej. Jednak o działaniu zasuwy często decyduje element rzadko widywany przez użytkowników: korpus zaworu.

Korpus zaworu to panująca pod ciśnieniem osłona zaworu. Łączy się z rurociągami, podtrzymuje elementy wewnętrzne i wytrzymuje zmiany ciśnienia i temperatury podczas pracy.

W zastosowaniach przemysłowych, takich jak ropa i gaz, elektrownie, przetwórstwo chemiczne i systemy rurociągów, niewielki problem wewnątrz odlewu zaworu może stać się poważnym problemem po latach pracy.

Oto dlaczegoOdlew zasuwy APInie jest po prostu procesem formowania metalu. Jest to połączenie inżynierii materiałowej, technologii odlewania, obróbki cieplnej, obróbki skrawaniem i kontroli jakości.

Dlaczego korpusy zaworów odcinających są zwykle wykonywane metodą odlewania?

Korpus zasuwy wygląda jak prosta obudowa, ale jego wewnętrzna konstrukcja jest w rzeczywistości dość złożona.

Wewnątrz korpusu zaworu znajdują się:

Kanały przepływowe;

Obszary ruchu bram;

Ściany nośne;

Sekcje połączeń kołnierzowych;

Uszczelnianie powierzchni.

Wyprodukowanie takiej konstrukcji z litego kawałka metalu wymagałoby rozległej obróbki skrawaniem, co zwiększa ilość odpadów materiałowych i czas produkcji.

Odlewanie pozwala producentom najpierw stworzyć niemal ostateczny kształt korpusu zaworu, a następnie zastosować procesy obróbki w celu wykończenia krytycznych obszarów.

Ta metoda produkcji ma kilka zalet:

Nadaje się do złożonych geometrii;

Lepsze wykorzystanie materiału;

Bardziej wydajny w produkcji dużych zaworów;

Łatwiejsza produkcja korpusów zaworów o dużych rozmiarach.

Prosty sposób, aby to zrozumieć:

Odlewanie tworzy strukturę, a obróbka skrawaniem tworzy precyzję.

Obydwa procesy są ważne.

Ukryte wyzwania stojące za odlewem korpusu zaworu

Wiele osób uważa, że ​​jeśli casting na zewnątrz wygląda gładko, jest to dobry casting.

W rzeczywistości niektóre z najważniejszych czynników jakościowych ukryte są wewnątrz metalu.

Wady wewnętrzne: problem, którego nie widzisz

Podczas odlewania stopiony metal zmienia się z ciekłego w stały. Jeśli proces ten nie będzie odpowiednio kontrolowany, mogą pojawić się defekty wewnętrzne.

Typowe problemy z castingiem obejmują:

Porowatość

Porowatość odnosi się do małych otworów lub kieszeni powietrznych wewnątrz metalu.

Chociaż odlew może wyglądać normalnie na zewnątrz, pory wewnętrzne mogą zmniejszyć:

Wytrzymałość mechaniczna;

Odporność na ciśnienie;

Długoterminowa niezawodność.

W przypadku elementów znajdujących się pod ciśnieniem, takich jak korpusy zaworów, niezwykle ważna jest kontrola porowatości.

Wgłębienia skurczowe

Metal naturalnie kurczy się podczas chłodzenia.

Jeśli system podawania nie zostanie odpowiednio zaprojektowany, wewnątrz odlewu mogą powstać puste przestrzenie.

Wady te mogą wpływać na zdolność korpusu zaworu do wytrzymywania ciśnienia roboczego.

Wtrącenia niemetaliczne

Materiały obce uwięzione wewnątrz metalowej konstrukcji mogą wpływać na właściwości mechaniczne.

Z tego powodu profesjonalna produkcja odlewów wymaga ścisłej kontroli procesów topienia, zalewania i czyszczenia.

Typowe metody odlewania

Różne konstrukcje zaworów i zastosowania mogą wymagać różnych metod odlewania.

Odlewanie piasku

Odlewanie piaskowe jest jedną z najpowszechniej stosowanych metod produkcji korpusów zaworów przemysłowych.

Zalety:

Nadaje się do zaworów o dużych rozmiarach;

Elastyczne opcje projektowania;

Ekonomiczne w wielu zastosowaniach przemysłowych.

Jest powszechnie używany do:

Zawory rurociągów naftowych;

Duże zawory przemysłowe;

Wyposażenie elektrowni.

Casting inwestycyjny

Odlewanie metodą traconą zapewnia większą dokładność wymiarową w porównaniu z tradycyjnym odlewaniem piaskowym.

Nadaje się do:

Mniejsze elementy zaworów;

Złożone kształty;

Zastosowania wymagające lepszego wykończenia powierzchni.

Odlewanie utraconej pianki

W odlewaniu metodą traconej pianki wykorzystuje się wzór pianki, który znika podczas procesu odlewania.

Ta metoda może pomóc w tworzeniu złożonych struktur wewnętrznych i zmniejszeniu wymagań dotyczących obróbki.

Odpowiednia metoda odlewania zależy od wielkości zaworu, materiału, ilości i wymagań eksploatacyjnych.

Dlaczego wybór materiału ma znaczenie przy odlewaniu zasuwy API

Korpus zaworu nie działa wszędzie w tym samym środowisku.

Zawór stosowany w instalacji wodnej i zawór stosowany w rurociągu naftowym mogą wymagać zupełnie innych materiałów.

Typowe materiały obejmują:

Przy wyborze materiału należy wziąć pod uwagę:

Temperatura pracy;

Ocena ciśnienia;

Charakterystyka płynu;

Warunki korozyjne;

Wymagania dotyczące żywotności.

Wybór niewłaściwego materiału może powodować problemy, nawet jeśli sam proces odlewania jest doskonały.

Co oznacza standard API dla odlewania zasuw?

W przypadku zaworów przemysłowych standardy API zawierają wytyczne dotyczące projektowania, produkcji i testowania.

Typowe standardy dotyczące zasuw obejmują:

API600

Często kojarzone ze stalowymi zasuwami stosowanymi w zastosowaniach naftowych i przemysłowych.

Obejmuje wymagania związane z konstrukcją zaworu, materiałami, wymiarami i testowaniem.

API6D

Powszechnie stosowane w zaworach rurociągów, szczególnie w systemach transportu ropy i gazu.

Normy te pomagają producentom i nabywcom zachować spójne oczekiwania dotyczące wydajności zaworów.

Jednak spełnienie normy to nie tylko wydrukowanie certyfikatu. Cały proces produkcyjny, od kontroli surowców po kontrolę końcową, musi być odpowiednio zarządzany.

Jak producenci kontrolują jakość odlewów zasuw API

Niezawodny odlew zaworu wymaga wielu etapów kontroli jakości.

Badanie składu chemicznego

Przed produkcją należy sprawdzić skład metalu, aby upewnić się, że materiał spełnia wymagania.

Różne elementy stopowe wpływają na:

Wytrzymałość;

Odporność na korozję;

Wydajność temperaturowa.

Obróbka cieplna

Obróbka cieplna pomaga poprawić wewnętrzną strukturę odlewu.

Może mieć wpływ:

Twardość;

Wytrzymałość;

Właściwości mechaniczne.

Badania nieniszczące (NDT)

Niektórych usterek nie da się wykryć wzrokowo.

Typowe metody inspekcji obejmują:

Badania ultradźwiękowe;

Badania cząstek magnetycznych;

Badania penetracyjne cieczy;

Badania radiograficzne.

Metody te pomagają zidentyfikować wady wewnętrzne lub powierzchniowe.

Kontrola wymiarowa

Po obróbce należy sprawdzić wymiary krytyczne.

Zapewnia to prawidłowy montaż z:

Bramy;

Łodygi;

Kołnierze;

Połączenia rurociągowe.

Powszechne nieporozumienie

Wielu kupujących porównuje korpusy zaworów głównie pod względem wyglądu i ceny.

Jednakże dwa odlewy, które wyglądają podobnie, mogą mieć bardzo różną jakość wewnętrzną.

Różnica może wynikać z:

Kontrola surowców;

Doświadczenie w odlewni;

Zarządzanie procesem odlewania;

Obróbka cieplna;

Metody inspekcji.

W przypadku urządzeń ciśnieniowych ukryta jakość metalu jest często ważniejsza niż wygląd powierzchni.

Często zadawane pytania

Co to jest odlew zaworu odcinającego API?

Odlew zasuwy APIodnosi się do procesu odlewania stosowanego do produkcji elementów zasuwy, zwłaszcza korpusu zaworu, zgodnie z wymaganiami dotyczącymi zaworów przemysłowych i obowiązującymi normami API.

Dlaczego korpusy zasuw zasuwowych są powszechnie produkowane metodą odlewania?

Ponieważ korpusy zaworów mają zwykle złożone konstrukcje. Odlewanie pozwala efektywnie tworzyć te kształty, redukując jednocześnie straty materiału i czas obróbki.

Jakie materiały są powszechnie stosowane w odlewach zasuw API?

Typowe materiały obejmują stal węglową, stal nierdzewną, stal stopową i stal nierdzewną duplex. Wybór zależy od warunków pracy.

W jaki sposób wady odlewu mogą wpływać na działanie zaworu?

Wady takie jak porowatość, wgłębienia skurczowe i wtrącenia mogą zmniejszać wytrzymałość, wpływać na odporność na ciśnienie i skracać żywotność.

Czy jakość odlewu jest ważniejsza niż dokładność obróbki?

Obydwa są ważne. Odlew decyduje o strukturze wewnętrznej i wytrzymałości, natomiast obróbka skrawaniem zapewnia prawidłowy montaż i wydajność uszczelnienia.
