Bezpłatny kuty zawór zwrotny

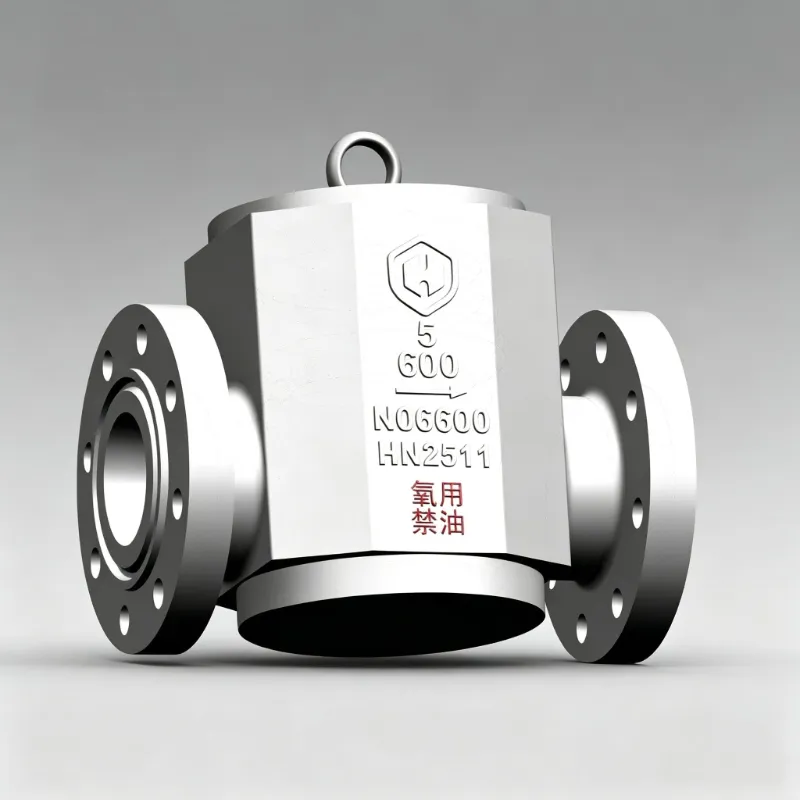

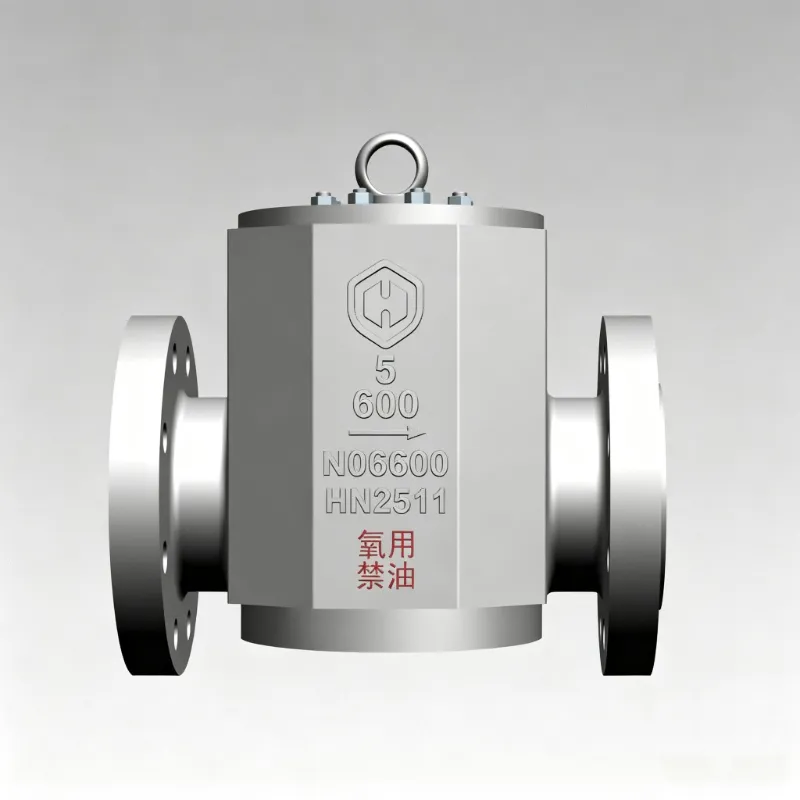

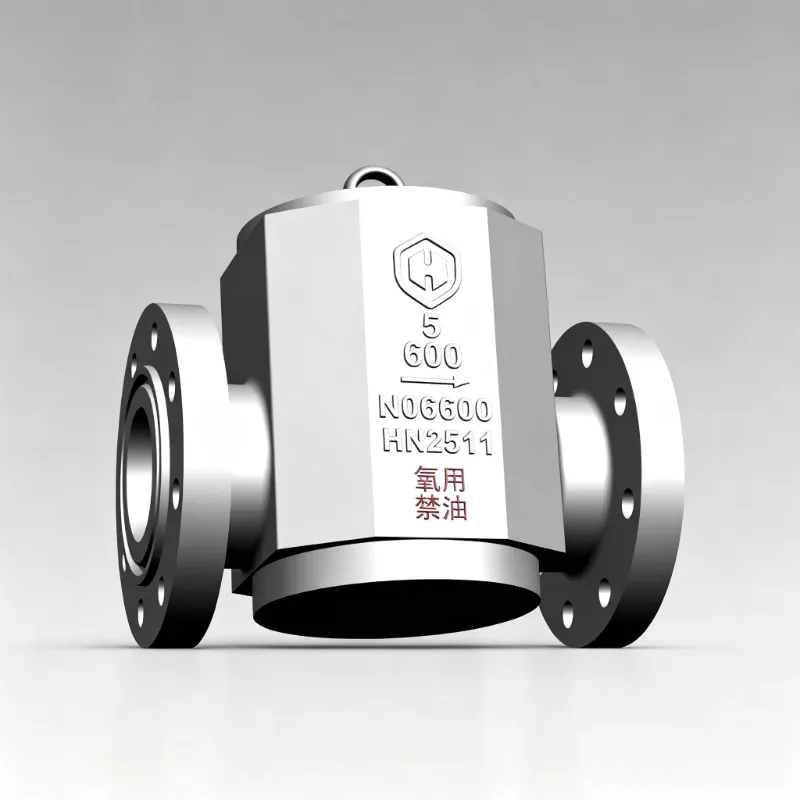

Hanno Valve produkuje w Chinach kute zawory zwrotne do wymagających zastosowań przemysłowych. Ten zawór zwrotny typu wahadłowego jest produkowany z materiału Inconel 600 i przeznaczony do obsługi tlenu. Wszystkie części zaworów przed dostawą przechodzą rygorystyczne odtłuszczanie.

Konstrukcja zaworu zwrotnego typu Swing dla przepływu jednokierunkowego

Zawór zwrotny to zawór automatyczny, który umożliwia przepływ płynu w jednym kierunku i zapobiega przepływowi wstecznemu.

Ten kuty zawór zwrotny wykorzystuje tarczę typu swing. Tarcza porusza się zgodnie z kierunkiem medium i zamyka się, gdy nastąpi przepływ wsteczny, pomagając zapobiegać przepływowi wstecznemu w rurociągu.

Zawór nadaje się do zastosowań, w których wymagane jest zabezpieczenie przed przepływem wstecznym w rurociągach i podłączonych urządzeniach.

Kucie swobodne i materiał Inconel 600

Zawór ten produkowany jest w technologii kucia swobodnego. W porównaniu z konwencjonalną strukturą odlewu proces kucia może zapewnić ulepszone właściwości mechaniczne i udoskonaloną strukturę ziaren.

W zaworze zastosowano Inconel 600, stop niklowo-chromowy stosowany w zastosowaniach wymagających odporności na korozję i wysokich temperatur.

Zgodnie z dostarczonymi wymaganiami technicznymi materiał podlega również wymaganiom dotyczącym składu chemicznego, obróbki cieplnej i struktury metalograficznej.

Zaprojektowany do obsługi tlenu

Serwis tlenowy przywiązuje szczególną wagę do czystości elementów zaworów.

W tym zastosowaniu wszystkie części zaworu poddawane są ścisłemu odtłuszczaniu. Proces odtłuszczania jest ważną częścią przygotowania zaworu do obsługi tlenu.

Dostarczone wymagania techniczne określają również wymagania dotyczące czystości zaworu i jego elementów.

Dane techniczne

1. Zestawienie materiałów (BOM)

2. Specyfikacje wymiarowe

Obowiązujące standardy

Zawór został zaprojektowany i przetestowany zgodnie z normami określonymi w dostarczonej dokumentacji technicznej.

API594

Jako normę konstrukcyjną dla tego zaworu zwrotnego określono API 594.

API598

API 598 jest przeznaczony do kontroli zaworów i prób ciśnieniowych. Na dostarczonym rysunku określono ciśnienie próbne płaszcza wynoszące 154 bary, ciśnienie próbne gniazda wynoszące 113 bary i niskociśnieniowe badanie uszczelnienia wynoszące 6 barów.

ASME B16.5

Wymiary kołnierzy i wymagania dotyczące połączeń są zgodne z normą ASME B16.5 określoną w dokumentacji technicznej.

ASME B16.10

Wymiar powierzchniowy został zaprojektowany zgodnie z ASME B16.10.

Wymagania dotyczące kontroli i jakości

Wymagania techniczne dostarczone przez Hanno Valve określają wymagania kontrolne obejmujące materiał, części znajdujące się pod ciśnieniem, elementy korpusu zaworu i testy końcowe.

Wymagania obejmują:

Kontrola składu chemicznego określonego materiału

Obróbka cieplna zgodnie z obowiązującymi wymaganiami ASTM i EN

Kontrola metalograficzna zgodnie z ASTM E381

100% kontrola UT i PT dla określonych części zawierających ciśnienie

100% kontrola RT dla określonych elementów odlewanych zaworów

Próba ciśnieniowa zgodnie z określonymi wymaganiami API 598

Wymagania dotyczące właściwości antystatycznych

Ścisłe odtłuszczanie do zastosowań tlenowych

W przypadku właściwości antystatycznych wymagania techniczne określają rezystancję uziemienia mniejszą niż 10 Ω i rezystancję między kołnierzami mniejszą niż 0,03 Ω.

Szczegóły produkcji

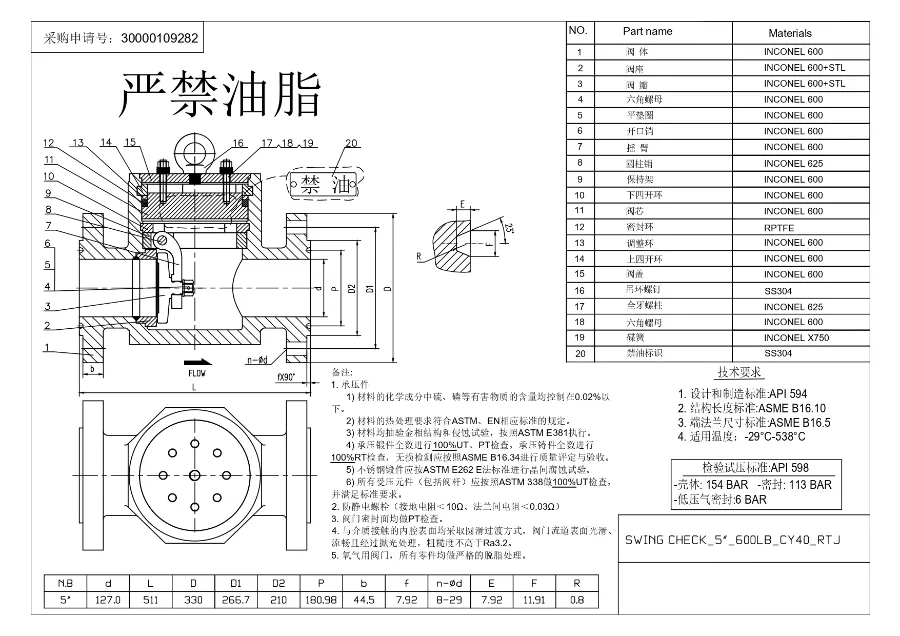

Rysunek techniczny określa zawór 5-calowy o średnicy nominalnej 127 mm i średnicy czołowej 511 mm.

Dostarczone wymagania techniczne określają również obowiązujący zakres temperatur od -29°C do 538°C.

Te wymagania wymiarowe i techniczne stanowią punkt odniesienia przy wyborze inżyniera, instalacji rurociągu i kontroli.

O Hanno Valve

Hanno Valve to marka zaworów firmy Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo ma ponad 25-letnie doświadczenie w produkcji zaworów i ma siedzibę w obszarze przemysłowym zaworów Bihu w Lishui, Zhejiang, Chiny. Firma posiada obszar produkcyjny wynoszący około 18 000㎡ i zatrudnia ponad 150 pracowników, w tym ponad 32 starszych techników.

Do głównych produktów firmy należą:

Zasuwy

Sprawdź zawory

Zawory kulowe

Zawory elektrowni

Hengnuo prowadzi również własną odlewnię. Odlewnia wykorzystuje technologię wstępnie powlekanego piasku do produkcji odlewów na potrzeby firmowej produkcji zaworów.

Zdolność produkcyjna Hanno Valve

Często zadawane pytania

Jaki to typ zaworu zwrotnego?

Jest to zawór zwrotny typu wahadłowego. Zawór wykorzystuje tarczę wahliwą, aby umożliwić przepływ w jednym kierunku i zapobiec przepływowi wstecznemu.

Z jakiego materiału wykonano ten swobodnie kuty zawór zwrotny?

Zawór jest wykonany z materiału Inconel 600.

Czy ten zawór jest przeznaczony do obsługi tlenu?

Tak. Dostarczone informacje o produkcie określają zawór do obsługi tlenu, a wszystkie części zaworu poddawane są rygorystycznej obróbce odtłuszczającej.

Jakie normy są określone dla zaworu?

Dostarczona dokumentacja techniczna określa API 594, API 598, ASME B16.5 i ASME B16.10.

Jaki jest obowiązujący zakres temperatur?

Określony zakres temperatur wynosi od -29°C do 538°C.

Jaki rozmiar jest pokazany na rysunku technicznym?

Dostarczony rysunek przedstawia zawór 5-calowy o średnicy nominalnej 127 mm i średnicy czołowej 511 mm.
