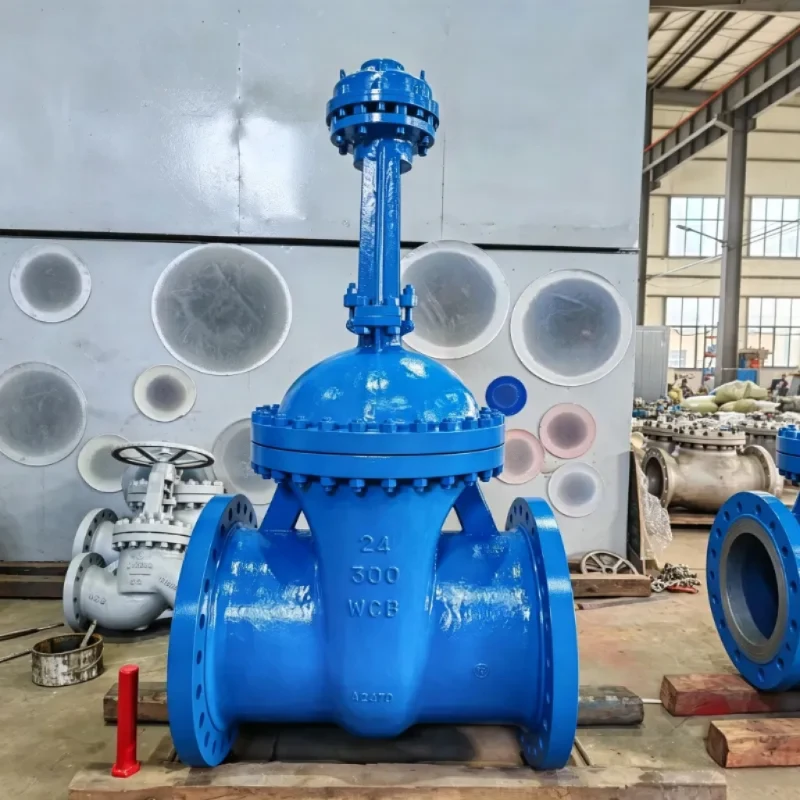

Zawór zasuwowy skrzyni biegów

Cechy produktu

Obsługa ręczna wspomagana skrzynią biegów

Głównym celem przekładni jest zmniejszenie wysiłku ręcznego wymaganego do obsługi dużej zasuwy. Zamiast przykładać siłę koła zamachowego bezpośrednio do mechanizmu sterującego zaworu, skrzynia biegów zapewnia przewagę mechaniczną poprzez przekładnię zębatą.

Taka konfiguracja jest szczególnie użyteczna, gdy zawór jest duży lub moment obrotowy jest zbyt wysoki, aby możliwe było bezpośrednie sterowanie za pomocą pokrętła ręcznego.

Konstrukcja zaworu klinowego

Przekładnia jest połączona z zasuwą klinową. Zasuwa porusza się, otwierając lub zamykając rurociąg, zapewniając podstawową funkcję izolacji oczekiwaną od zasuwy.

Gdy zawór jest całkowicie otwarty, zasuwa zostaje podniesiona z kanału przepływowego, umożliwiając zaworowi wykonanie funkcji izolacji przy pełnym otwarciu.

Klasy dużych rozmiarów i wysokiego ciśnienia

Hanno Valve oferuje zasuwy przekładniowe od DN150 do DN1400, z dostępnymi klasami ciśnienia do klasy 2500.

Zakres ten umożliwia uwzględnienie konfiguracji przekładni w przypadku systemów rurociągów przemysłowych o dużej średnicy, w których wymagana jest obsługa ręczna.

Górny kołnierz ISO 5210

Zawór jest dostępny z górnym kołnierzem zgodnym z normą ISO 5210, co umożliwia potencjalną modernizację siłownika w przyszłości.

Jeśli projekt początkowo wymaga obsługi ręcznej, ale później może wymagać obsługi siłownika, interfejs siłownika można rozważyć na etapie wyboru zaworu i zakupu.

Dane techniczne

Materiał, typ połączenia, ciśnienie i temperatura znamionowa oraz inne szczegóły konfiguracji należy potwierdzić zgodnie ze specyfikacją konkretnego zaworu i wymaganiami zakupu.

Główne części i materiały

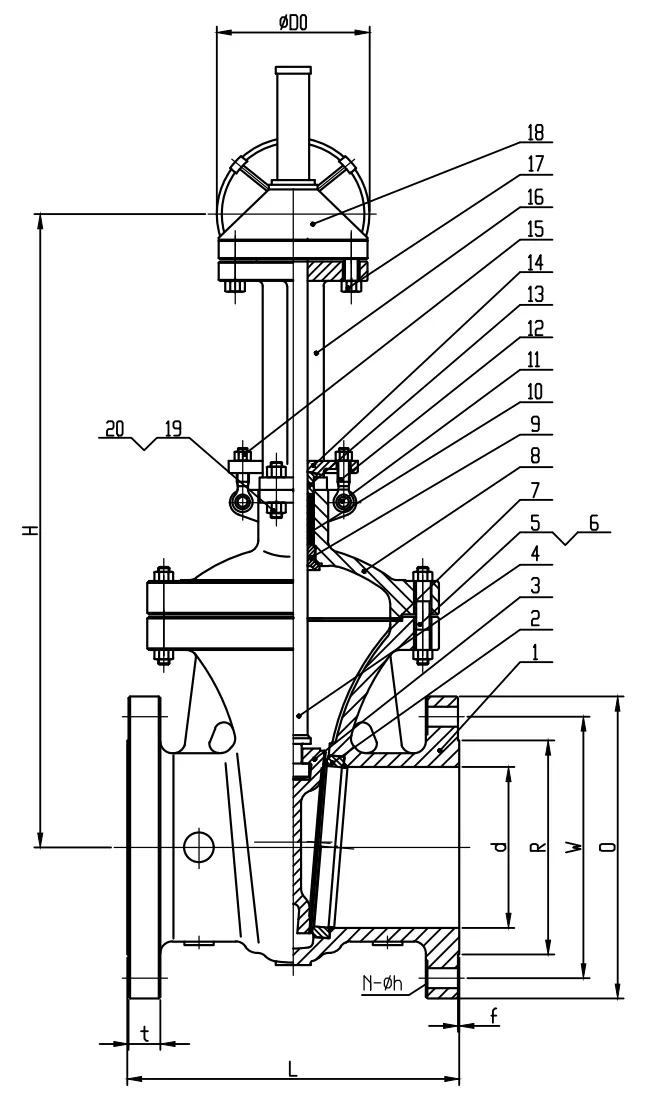

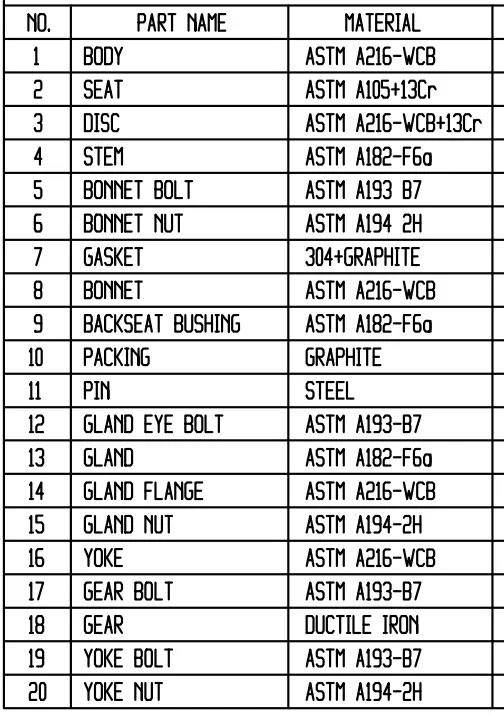

Poniższa lista materiałów opiera się na dostępnej specyfikacji produktu dla tej zasuwy skrzyni biegów.

Przed produkcją należy sprawdzić konfigurację materiału z ostatecznym rysunkiem zaworu, specyfikacją techniczną i zamówieniem.

Aplikacje

Zasuwa przekładniowa przeznaczona jest do przemysłowych instalacji rurociągowych, gdzie wymagane jest ręczne odcięcie, a moment obrotowy zaworu uniemożliwia bezpośrednie sterowanie za pomocą pokrętła.

Rurociągi

Rurociągi o dużej średnicy mogą wymagać wyższego momentu obrotowego. Przekładnia zapewnia mechaniczną przewagę przy ręcznej obsłudze zaworu i dlatego nadaje się do zastosowań związanych z izolacją dużych rurociągów.

Rafinerie

W systemach rurociągów rafinerii stosuje się zawory odcinające w różnych liniach technologicznych i użyteczności publicznej. Konfigurację przekładni można wybrać dla dużych zaworów, gdzie obsługa ręczna wymaga dodatkowej przewagi mechanicznej.

Elektrownie

Rurociągi elektrowni mogą obejmować zawory o dużych rozmiarach i wyższe klasy ciśnienia. Zasuwy przekładniowe Hanno Valve są dostępne aż do klasy 2500 do zastosowań wymagających odpowiedniej klasy ciśnienia.

Systemy wodne

W dużych rurociągach wodociągowych można zastosować zawory odcinające o dużej średnicy. Skrzynia biegów może sprawić, że obsługa ręczna będzie łatwiejsza w obsłudze, gdy bezpośrednie sterowanie za pomocą koła ręcznego wymaga znacznego roboczego momentu obrotowego.

Standardy i jakość

API600

Zawór został zaprojektowany zgodnie z wymaganiami API 600 mającymi zastosowanie do zasuw stalowych.

ASME B16.34

Jako normę konstrukcyjną dla zaworu zastosowano ASME B16.34.

API598

Kontrola zaworów i próby ciśnieniowe przeprowadzane są zgodnie z API 598 określonym dla produktu.

Dokładne dokumenty kontrolne, wymagania badawcze i dodatkowe standardy projektowe powinny zostać potwierdzone zgodnie ze specyfikacją techniczną klienta.
