Zawór kulowy skrzyni biegów odporny na wysokie temperatury i ciśnienie

Odporny na wysokie temperatury i ciśnienie zawór kulowy skrzyni biegów firmy Hanno Valve został zaprojektowany z utwardzanymi powierzchniami stykowymi 13Cr i trzpieniem ze stali nierdzewnej 2Cr13 poddanej obróbce cieplnej. W zaworze zastosowano uszczelkę z formowanego ciśnieniowo grafitu o wysokiej czystości oraz uszczelkę złącza z kompozytu SS304+grafit, która zachowuje elastyczność w ciągłych cyklach temperaturowych do 425°C (i wyższej w przypadku wariantów ze stopów). Każda skorupa zaworu, odlana w naszym zakładzie o wydajności 18 000㎡ przy użyciu zaawansowanych, wstępnie pokrytych form piaskowych, przechodzi badania udarności w niskiej temperaturze, weryfikację spektrograficzną i wykrywanie wad NDT. Posiadając certyfikaty API 600, ISO14001, rosyjski TC 010/032 i licencje TS, Hanno Valve zapewnia sprawdzoną niezawodność w trudnych warunkach dla grup energetycznych, takich jak China Huadian i globalnych dostawców energii.

Zalety inżynieryjne

• Inżynieria prześwitu pod wpływem rozszerzalności cieplnej:Luz trzpienia względem tarczy i tolerancje gwintu są obliczane w celu uwzględnienia zróżnicowanej rozszerzalności cieplnej, zapobiegając blokowaniu trzpienia w wysokiej temperaturze.
• Utwardzona listwa zapobiegająca zatarciom:Nakładka ze stopu kobaltu 13Cr na gniazdach zapobiega zacieraniu się metalu, erozji i ciągnieniu drutu pod wpływem rozszerzania się pary o dużej prędkości.
• Uszczelnienie o niskiej emisji ulotnej:Formowane ciśnieniowo pierścienie uszczelniające z czystego grafitu z pierścieniami końcowymi z plecionki zapobiegającej wyciskaniu utrzymują integralność uszczelnienia w podwyższonych temperaturach.

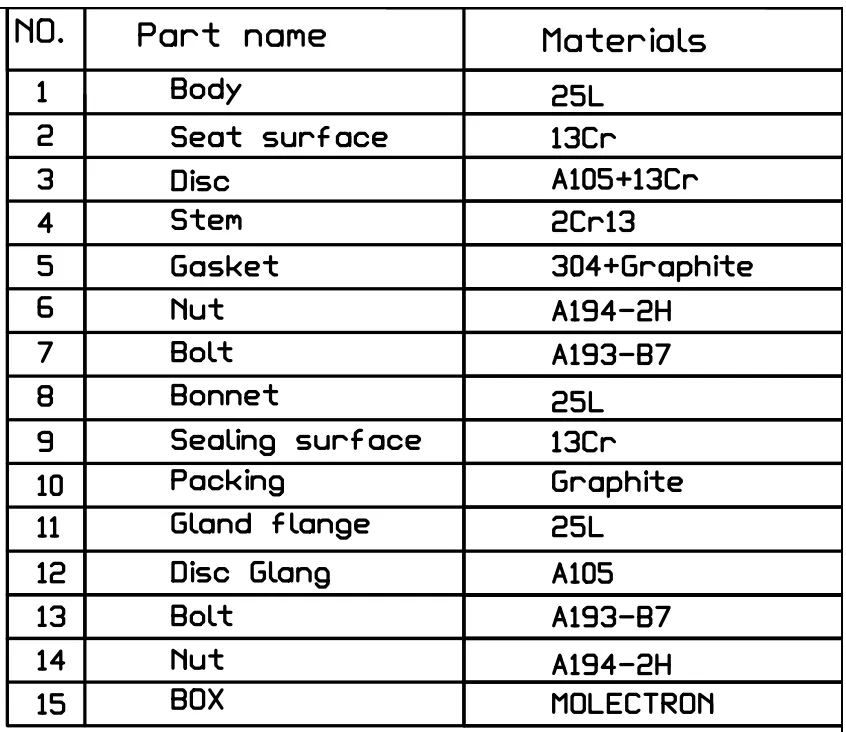

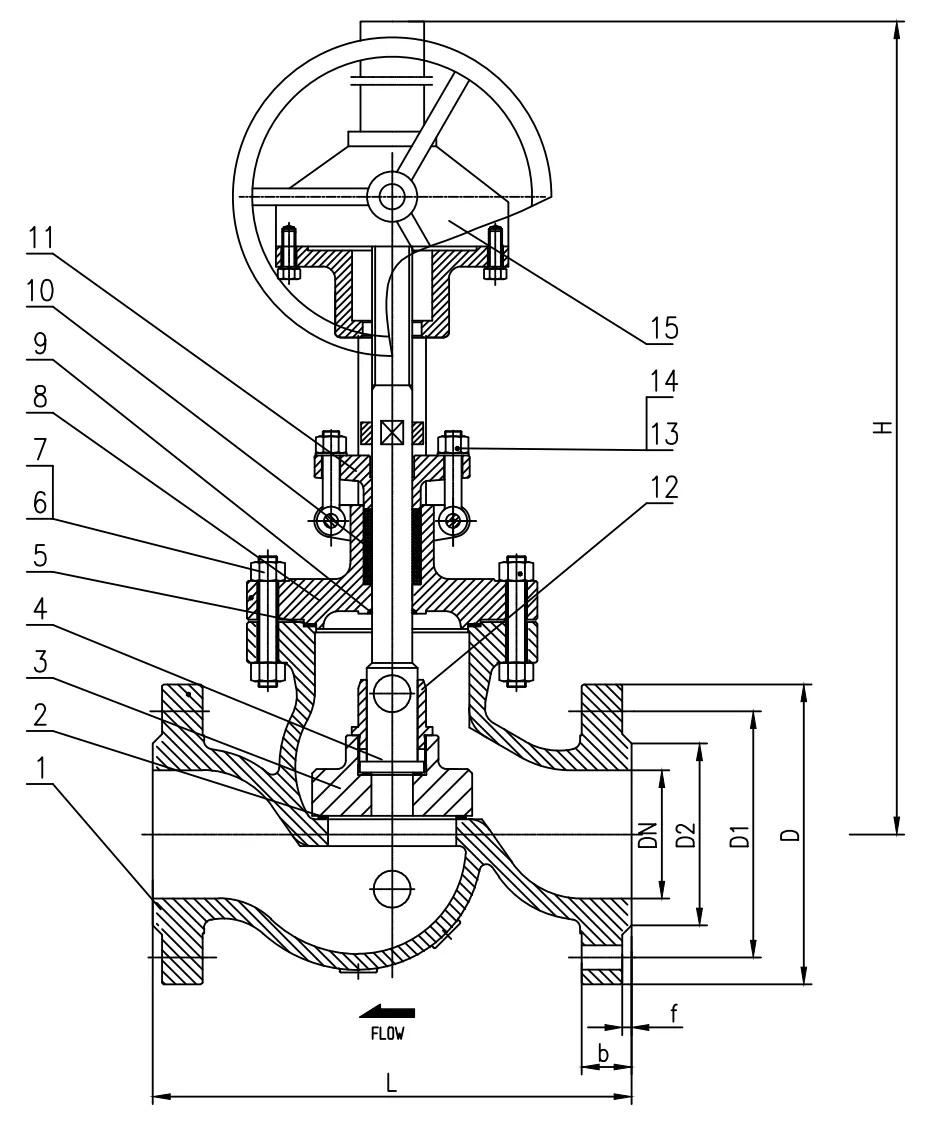

Dane techniczne

Zastosowania w ekstremalnych usługach

• Linie pary przegrzanej:Główne zawory odcinające parę i spustowe przegrzewaczy w elektrowniach węglowych.
• Instalacje zgazowania węgla:Linie do wysokotemperaturowej syntezy i krakingu gazu węglowego (China Shenhua Group).
• Magazynowanie energii cieplnej:Wysokotemperaturowe pętle płynu przenoszącego ciepło w elektrowniach słonecznych.

Pakiet certyfikatów i kontroli jakości

• Certyfikaty:API 600, ISO9001, ISO14001, CE, licencja TS, Rosja TC 010/032.
• Testy wewnętrzne:Badanie udarności w niskiej temperaturze, analiza spektralna, ultradźwiękowe wykrywanie wad i badania hydrostatyczne w wysokiej temperaturze.
• Dokumentacja:EN 10204 3.1 raport z badań materiałowych, raporty z badań nieniszczących (NDT), certyfikat zgodności.

Wysyłka, wsparcie w zakresie pakowania

• Opakowanie eksportowe:Zawinięte w grubą folię chroniącą przed wilgocią, wyściełane pianką amortyzującą i zapakowane we wzmocnione, nadające się do żeglugi drewniane skrzynie.
• Wskazówki techniczne:Obejmuje kompletną instalację, uruchomienie, wytyczne dotyczące dokręcania i instrukcje konserwacji operacyjnej.
• Gwarancja Gwarancja:18 miesięcy od wysyłki z pełną fabryczną reakcją techniczną w ciągu 24 godzin.

Często zadawane pytania (FAQ)

Jaka jest maksymalna dopuszczalna temperatura dla tego zaworu kulowego skrzyni biegów?

Standardowy zawór kulowy skrzyni biegów odporny na wysokie temperatury i ciśnienie wytrzymuje temperaturę do 425°C, natomiast opcje ze stali stopowej (np. WC6/WC9) wytrzymują temperaturę do 550°C+.

Jak zapobiegać zatarciom trzpienia w podwyższonych temperaturach roboczych?

Gwinty trzpienia i połączenia trzpienia z tarczą mają precyzyjne szczeliny rozszerzalności cieplnej i są wykonane ze stali nierdzewnej 2Cr13, aby zagwarantować płynną pracę w warunkach wzrostu temperatury.

Jakie certyfikaty ciśnieniowe mają zastosowanie do tych zaworów do pracy w trudnych warunkach?

Posiadają licencje na produkcję sprzętu specjalnego TS China, rosyjskie certyfikaty TC 010/032, CE i API 600.
