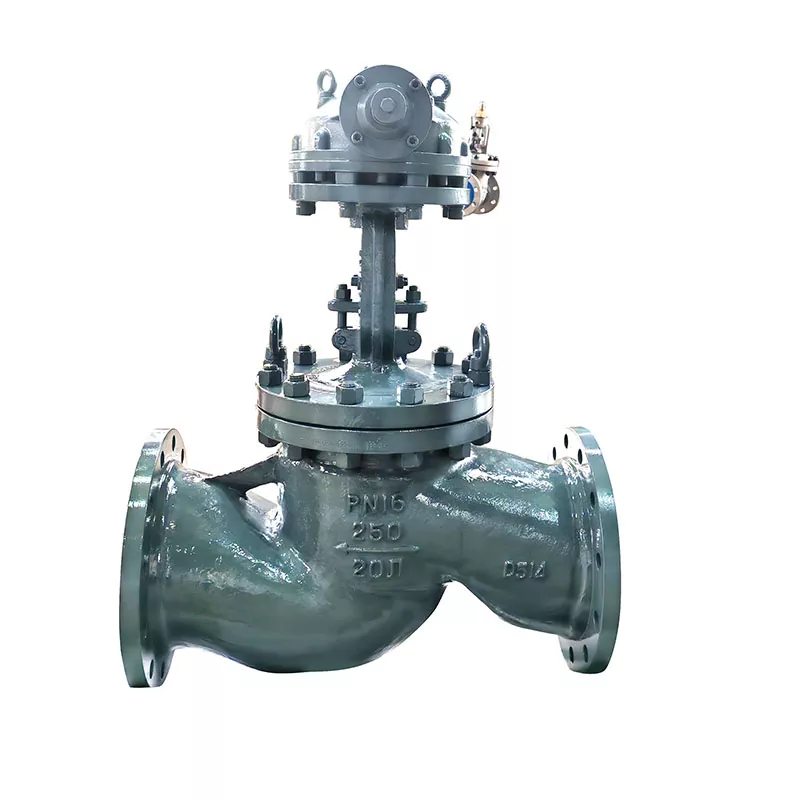

Zawór kulowy ze staliwa o dużej średnicy napędzany przez przekładnię
Zamawiaj bezpośrednio w Hanno Valve, zaworze kulowym ze staliwa o dużej średnicy napędzanym przez przekładnię, przeznaczonym do głównych rurociągów parowych i naftowych. Zaprojektowana, aby pokonać ekstremalny opór hydrodynamiczny w dużych średnicach, zamknięta przemysłowa skrzynia biegów zapewnia płynną kontrolę tarczy przy wysokim momencie obrotowym. Odlewana w naszej własnej odlewni przy użyciu zaawansowanych technik powlekanego piasku, skorupa ze stali o dużej gęstości eliminuje porowatość skurczową i zapewnia absolutną stabilność wymiarową pod ciśnieniem.
Wyślij zapytanie
Opis produktu
Hanno Valve produkuje zawór kulowy ze staliwa o dużej średnicy napędzany przez przekładnię dla dużych zakładów przemysłowych wymagających niezawodnego dławienia przepływu i wymuszonego odcięcia. Zespół zaworu zawiera wytrzymałe żebra prowadzące wewnątrz wnęki korpusu, które podtrzymują tarczę A105+13Cr o dużej średnicy podczas całego jej ruchu, zapobiegając wibracjom tarczy i drganiom gniazda podczas przepływu o dużej prędkości. Uszczelniona uszczelką z kompozytu grafitowego 304+ i zabezpieczona śrubami dwustronnymi ze stopu A193-B7 i nakrętkami A194-2H, skręcana konstrukcja pokrywy umożliwia prostą konserwację na linii produkcyjnej podczas przestoju zakładu. Bazując na 25-letnim doświadczeniu inżynieryjnym, Hanno dostarcza te zawory głównym przedsiębiorstwom państwowym, w tym PetroChina, Sinopec i Rosneft.
Dlaczego warto wybrać Hanno Valve?
| Funkcja/standard | Typowi konkurenci rynkowi | Zaleta zaworu kulowego ze staliwa Hanno o dużej średnicy napędzanego przez przekładnię |
|---|---|---|
| Proces odlewania | Zewnętrzne odlewy piaskowe, podatne na porowatość | Własna odlewnia piaskowa z powłoką wstępną ze 100% kontrolą widmową |
| Wskazówki dotyczące dysku | Podstawowe prowadzenie górne; podatny na wibracje | Wytrzymałe żebra prowadzące wnęki korpusu + podwójne ustawienie trzpienia |
| Uszczelka skrzyni biegów | Podstawowa osłona przeciwpyłowa | Całkowicie zamknięty, odporny na warunki atmosferyczne, przemysłowy napęd zębaty o stopniu ochrony IP67 |
| Kontrola jakości | Próbkowanie ciśnienia próbnego | 100% badania hydrostatyczne, pneumatyczne i grubości ścianek |
Dane techniczne

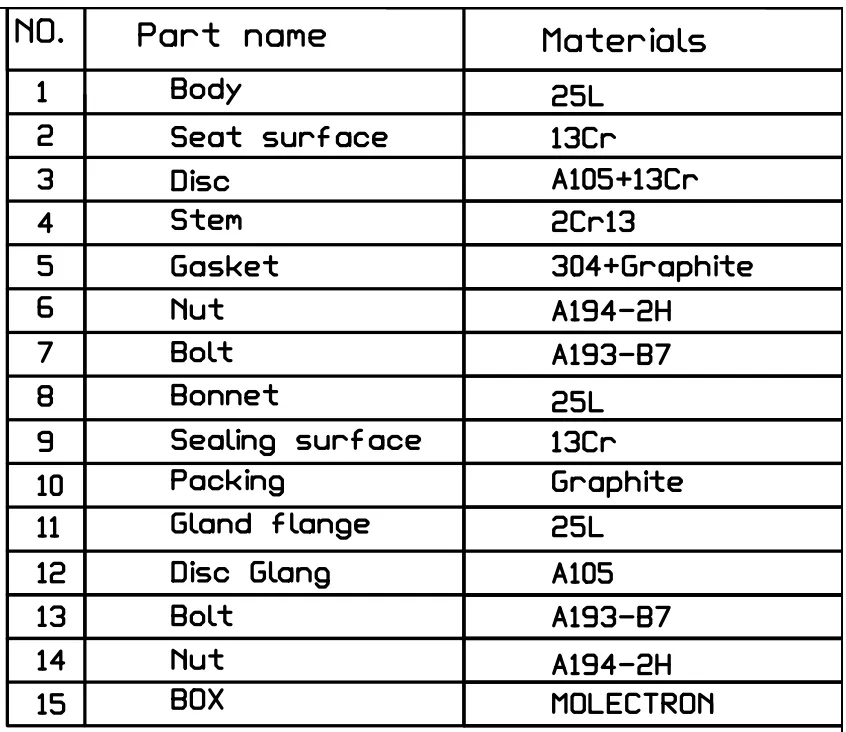

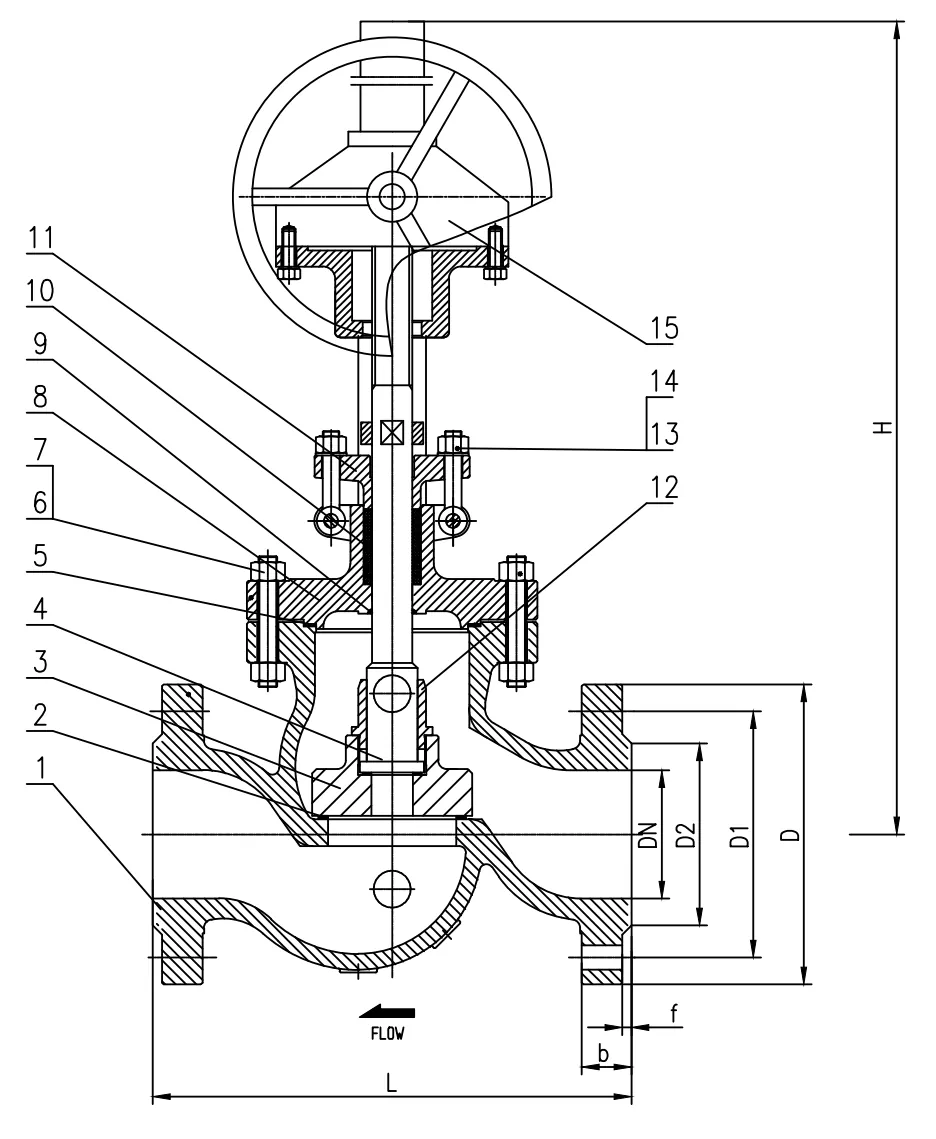

| Parametr | Specyfikacja | Nr części i materiał |
|---|---|---|
| Standardy projektowe | API 600, GOST 12815, DIN 3356 | 1. Nadwozie / maska:Odlew stalowy 25L |
| Zakres rozmiarów | DN150 – DN600 (6” – 24”) | 3. Dysk:Kute A105 + 13Cr do napawania |
| Klasa ciśnienia | Klasa 150 – Klasa 600 / PN16 – PN100 | 6 / 7. Nakrętka / śruba:ASTM A194-2H / A193-B7 |
| Uruchomienie | Ręczna zamknięta przekładnia ślimakowa/stożkowa | 10. Pakowanie łodyg:Formowany matrycowo elastyczny grafit |
| Wykończenie kołnierza | Kołnierze gładkie / ząbkowane / RTJ | 11 / 12. Montaż dławika:Stal 25L/A105 |
Zastosowanie produktu
- Sieci ciepłownicze:Główne linie wodociągowe i obejściowe w miejskich sieciach ciepłowniczych.
- Rafinacja petrochemiczna:Transport ropy wielkootworowej i izolacja farm zbiornikowych (projekty Rosnieft & Petronas).
- Metalurgiczne przedsiębiorstwa węglowe:Wielkogabarytowy transport gazu i wody chłodzącej (China Shenhua Group).
Proces dostosowywania
- Zatwierdzenie rysunku technicznego:Niestandardowe wymiary bezpośrednie i standardowe dopasowanie kołnierza.
- Odlewanie skorupy we własnym zakresie:Wstępnie powlekane formowanie piaskowe, wylewanie i 100% weryfikacja spektrograficzna.
- Precyzyjna obróbka CNC:4-osiowe pionowe i poziome centra obróbkowe zapewniają wąskie tolerancje gniazd uszczelniających.
- Testowanie i powłoka malarska:Testy hydrostatyczne, a następnie mocne, antykorozyjne malowanie epoksydowe.
Opakowanie i gwarancja
- Opakowanie:Niestandardowe drewniane skrzynie z wewnętrznymi prętami wzmacniającymi i amortyzacją z miękkiej pianki.
- Czas realizacji:20–35 dni w zależności od rozmiaru i niestandardowych specyfikacji wiercenia kołnierza.
- Serwis i gwarancja:18-miesięczna gwarancja fabryczna; kompletny zapas części zamiennych dostępny do natychmiastowej wysyłki.
Często zadawane pytania (FAQ)
Jakie rozmiary są dostępne dla zaworów kulowych skrzyni biegów o dużej średnicy?
Hanno produkuje zawory kulowe ze staliwa o dużej średnicy napędzane przez przekładnię w zakresie od DN150 (6 cali) do DN600 (24 cale) w różnych wartościach ciśnienia.
Czy napęd skrzyni biegów można wymienić na miejscu lub zastosować w przypadku uruchamiania elektrycznego?
Tak, kołnierz montażowy jest zgodny z normami ISO 5210, umożliwiając łatwą wymianę lub przyszłą modernizację automatyki bez konieczności demontażu zaworu z rurociągu.
Jak zapobiec niewspółosiowości tarczy w instalacjach o dużej średnicy?
Nasze tarcze są wyposażone w precyzyjnie obrobione prowadnice dławików tarczowych i podwójne prowadzenie trzpienia, aby utrzymać prostopadły kontakt gniazda we wszystkich trybach przepływu.
