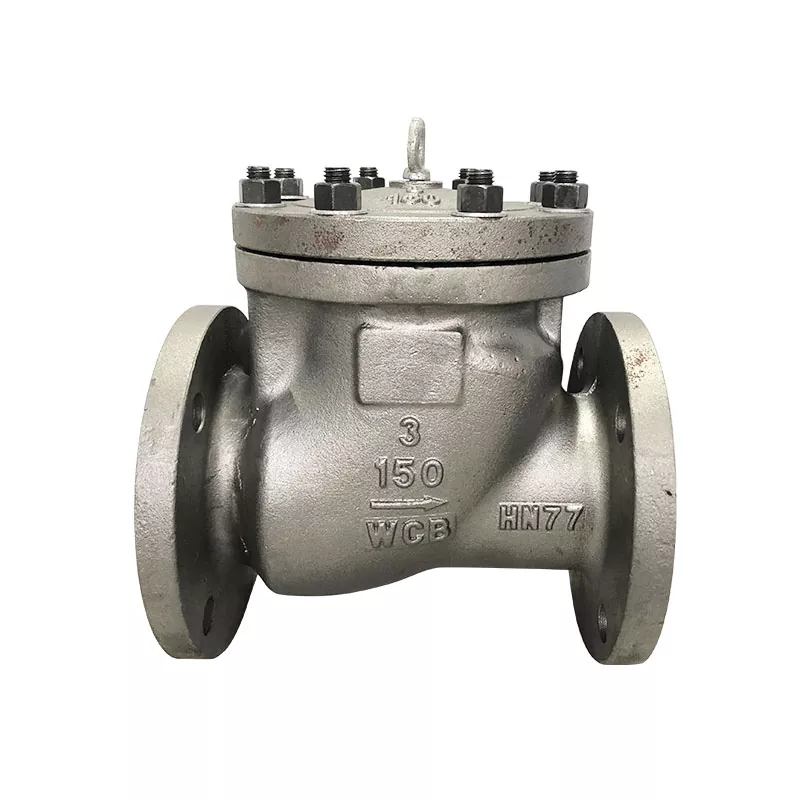

Zawory zwrotne API: praktyczny przewodnik po wyborze, instalacji i konserwacji
W sektorach przemysłowych, takich jak rafinacja ropy naftowej, petrochemia i transport rurociągami, zawory zwrotne odgrywają zasadniczą rolę w zapobieganiu przepływowi zwrotnemu medium i ochronie krytycznego sprzętu, takiego jak pompy i sprężarki. Spośród różnych dostępnych standardów, system norm API (American Petroleum Institute) stanowi jedną z najczęściej stosowanych specyfikacji technicznych na świecie. Ten artykuł zawiera praktyczny przewodnik dotyczący rdzeniaZawór zwrotny APIstandardy, kluczowe kryteria wyboru, najlepsze praktyki instalacyjne i wymagania dotyczące testowania.
Podstawowe standardy: API 594 vs. API 6D
Częstym punktem zamieszania jest różnica między API 594 a API 6D. Odnoszą się one do zupełnie różnych scenariuszy zastosowań.
API 594 obejmuje zawory zwrotne typu płytkowego i występowego stosowane w rurociągach procesowych, spotykane głównie w rafineriach, zakładach chemicznych i obiektach na morzu. Dotyczy konstrukcji z podwójną płytą, pojedynczą płytą i płytą przechylną, o rozmiarach od NPS 2 do NPS 48 i klasach ciśnienia od klasy 150 do 2500.
Z kolei API 6D to standard dla zaworów rurociągowych stosowanych w systemach przesyłowych na duże odległości, które transportują ropę naftową, gaz ziemny i produkty rafinowane. Obejmuje zawory zwrotne typu wahliwego, tłokowego i dwupłytkowego o rozmiarach do NPS 60 lub większych i nakłada bardziej rygorystyczne wymagania testowe.
Porada dotycząca wyboru: Jeśli projekt obejmuje rurociągi wewnątrzzakładowe w rafinerii lub kompleksie chemicznym, należy zapoznać się z normą API 594. Jeśli projekt obejmuje linie przesyłowe łączące stacje, norma API 6D jest obowiązkowa.
Typ wafla czy typu lug: jak wybrać
Jest to jedna z najczęstszych decyzji przy wyborze zaworu zwrotnego API 594. Obydwa typy mają identyczne mechanizmy wewnętrzne; różnica polega wyłącznie na konfiguracji nadwozia i sposobie montażu.
| Funkcja | Typ wafla | Typ zaczepu |
|---|---|---|
| Montowanie | Zaciskany pomiędzy dwoma kołnierzami za pomocą śrub przelotowych | Gwintowane uchwyty umożliwiają niezależne przykręcenie do każdego kołnierza |
| Usługa w martwym punkcie | Nieodpowiednie (nie może utrzymać ciśnienia, gdy jedna strona jest zaślepiona) | Odpowiednie (można niezależnie przykręcić do kołnierza przed zaworem) |
| Konserwacja jednostronna | Niemożliwe (zawory przesuwają się po poluzowaniu śrub) | Możliwe (można usunąć rurę wylotową bez naruszania zaworu) |
| Koszt | Niżej | Około 10–15% wyższy |
| Waga | Zapalniczka | Nieco cięższy |
Kluczowy punkt decyzji: Jeśli koniec rury ma plany rozbudowy w przyszłości lub jeśli urządzenia znajdujące się za nim wymagają konserwacji bez wyłączania systemu, jedynym realnym wyborem jest typ z końcówką. W przypadku rutynowego trasowania bez takich wymagań, typ płytki zapewnia lepszą ekonomiczność.
Krytyczne parametry techniczne przy wyborze
Klasa ciśnienia i materiał
Wybierz odpowiednią klasę ciśnienia (klasa 150/300/600 itp.) w oparciu o maksymalne ciśnienie robocze i temperaturę systemu. W przypadku materiałów korpusów, ogólnie do zastosowań związanych z ropą i gazem, powszechnie wybiera się A216 WCB (stal węglowa), natomiast do mediów korozyjnych wymagany jest A351 CF8M (stal nierdzewna) lub stal nierdzewna typu duplex.
Prędkość przepływu i prędkość krytyczna
Zawór zwrotny wymaga wystarczającej energii kinetycznej płynu, aby całkowicie otworzyć dysk. Jeśli prędkość przepływu spadnie poniżej prędkości krytycznej, tarcza nie może osiągnąć pozycji całkowicie otwartej. Będzie wówczas działać w stanie częściowo otwartym, co unieważnia obliczenia spadku ciśnienia i może powodować drgania tarczy – szybkie oscylacje, które uszkadzają gniazdo.
Podczas doboru należy zawsze sprawdzić wartości Cv producenta i dane dotyczące prędkości krytycznej, aby upewnić się, że dysk osiąga pełne otwarcie przy minimalnym normalnym natężeniu przepływu.
Ochrona przed uderzeniem wodnym
Kiedy pompa się wyłącza, słup wody powracający do rurociągu zostaje nagle zatrzymany przez zawór zwrotny, powodując ciśnieniową falę uderzeniową zwaną uderzeniem wodnym. Szybko zamykające się zawory zwrotne ze wspomaganiem sprężynowym mogą skutecznie zmniejszyć ten wpływ, kończąc zamknięcie przed pełnym rozwinięciem się prędkości przepływu wstecznego.
Najlepsze praktyki instalacyjne
-
Kierunek przepływu: Strzałka zaznaczona na korpusie zaworu musi pokrywać się z kierunkiem przepływu w rurociągu.
-
Orientacja montażu: Dwupłytowe zawory zwrotne API 594 są zazwyczaj zalecane do montażu poziomego lub przepływu pionowego w górę. Należy unikać montażu z przepływem pionowym w dół, ponieważ takie ustawienie zwiększa ciężar własny tarczy do obciążenia sprężyny, przyspieszając zużycie.
-
Zawory płytkowe: podczas montażu należy zastosować uszczelki kołnierzowe na całej powierzchni i dokręcić śruby sekwencją momentu obrotowego i wartościami określonymi przez producenta. Nadmierny moment dokręcania może odkształcić korpus zaworu i spowodować zakleszczenie tarczy.
-
Podpory rurowe: Zainstaluj niezależne podpory rurowe w pobliżu zaworu, aby zapobiec obciążaniu rurociągu bezpośrednio na korpusie zaworu, co mogłoby spowodować odkształcenie.
Standardy testów fabrycznych (API 598)
Zawory zwrotne API muszą przed wysyłką przejść kontrolę i testy ciśnieniowe zgodnie z API 598. Trzy główne testy to:
| Typ testu | Medium testowe | Ciśnienie | Zamiar |
|---|---|---|---|
| Test powłoki | Woda lub niekorozyjna ciecz | 1,5 × CWP | Sprawdza integralność części znajdujących się pod ciśnieniem (korpus i maska) |
| Test gniazda pod wysokim ciśnieniem | Woda lub niekorozyjna ciecz | 1,1 × CWP | Sprawdza szczelność gniazda pod ciśnieniem roboczym |
| Test gniazda pod niskim ciśnieniem | Powietrze lub gaz | 0,4–0,7 bara (6–10 psi) | Sprawdza szczelność gniazda w warunkach niskiego ciśnienia |
Dopuszczalne poziomy wycieków różnią się w zależności od wartości znamionowej. Zawory zwrotne z metalowym gniazdem odpowiadają współczynnikowi B, który pozwala na określony dopuszczalny wyciek; Zawory z miękkim gniazdem nie wymagają widocznego wycieku.
Wytyczne dotyczące konserwacji
Rutynowa konserwacja powinna koncentrować się na następujących obszarach:
-
Kontrola okresowa: Sprawdź korpus zaworu pod kątem korozji zewnętrznej i połączenia kołnierzowe pod kątem oznak wycieków.
-
Monitoring akustyczny: Podczas pracy ciągłe odgłosy klikania lub uderzania (dzwonienie) wskazują na niewystarczającą prędkość przepływu lub potencjalne problemy z doborem rozmiaru.
-
Usuwanie zanieczyszczeń: Żużel spawalniczy, rdza i inne zanieczyszczenia w przewodzie mogą osadzać się w obszarze gniazda, powodując wewnętrzne wycieki. Może być konieczny okresowy demontaż i czyszczenie.
-
Kontrola sprężyny: Jeżeli tarcza zamyka się z opóźnieniem lub nie zamyka się całkowicie, mogło to oznaczać zmęczenie sprężyny i zaleca się wymianę.
Właściwy dobór i zastosowanieZawory zwrotne APIobraca się wokół pięciu kluczowych punktów: zrozumienia aplikacji (API 594 vs. API 6D), wyboru odpowiedniego stylu montażu (wafel czy uchwyt), weryfikacji prędkości przepływu w celu zapewnienia pełnego otwarcia, przestrzegania ścisłych protokołów testowania i przeprowadzania regularnej konserwacji. Stosowanie się do tego systematycznego podejścia zapewnia długoterminowe i niezawodne działanie nawet w najbardziej wymagających warunkach przemysłowych.
