Dlaczego zasuwy ze spawanymi końcami stają się preferowanym wyborem w przypadku niezawodnego sterowania rurociągami przemysłowymi
Zawory zasuwowe ze spawanymi końcamisą szeroko stosowane w wymagających systemach rurociągów przemysłowych, gdzie istotne są wysokie właściwości uszczelniające, wytrzymałość konstrukcyjna i długoterminowa niezawodność. W tym artykule wyjaśniono zasady działania, zalety, zastosowania, dobór materiałów i rozważania dotyczące zakupu zasuw z końcówkami spawanymi. Jako doświadczony producent zaworów,Hannodostarcza zaprojektowane rozwiązania zaworów przeznaczone dla przemysłu naftowego i gazowego, przetwórstwa chemicznego, wytwarzania energii i innych gałęzi przemysłu wymagających bezpiecznej i wydajnej kontroli płynów.
Spis treści
- Jakie są zasuwy ze spawanymi końcami?
- Kluczowe cechy i zalety zasuw z końcówką spawaną
- Jak działają zasuwy ze spawanymi końcami?
- Zastosowania przemysłowe zasuw ze spawanymi końcami
- Jak wybrać odpowiednie zasuwy z końcówką spawaną?
- Zasuwy spawane a inne połączenia zasuw
- Wskazówki dotyczące konserwacji zapewniające długoterminową wydajność zaworu
- Często zadawane pytania dotyczące zasuw z końcówką spawaną
- Wniosek
Jakie są zasuwy ze spawanymi końcami?

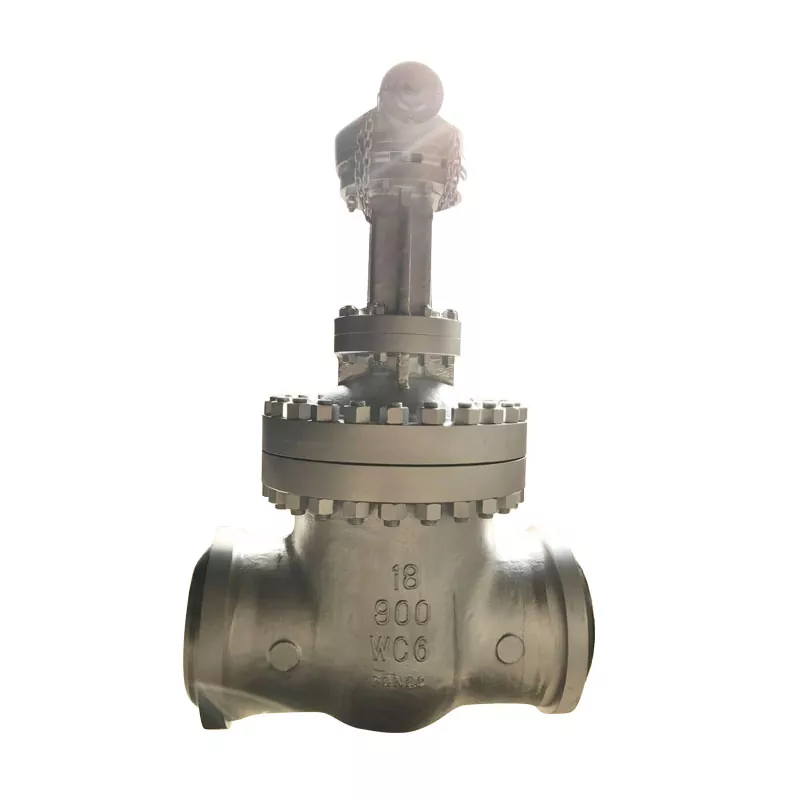

Zasuwy ze spawanymi końcami to przemysłowe zawory odcinające, w których zastosowano połączenia spawane pomiędzy korpusem zaworu a systemem rurociągów zamiast tradycyjnych połączeń kołnierzowych. Taka konstrukcja tworzy trwałe i bardzo bezpieczne połączenie, które redukuje potencjalne punkty wycieków, poprawiając jednocześnie integralność rurociągu.
W przeciwieństwie do zaworów łączonych za pomocą śrub i uszczelek, zasuwy ze spawanymi końcówkami są bezpośrednio integrowane z systemem rurociągów za pomocą technologii spawania. Dzięki temu nadają się szczególnie do zastosowań wysokociśnieniowych, wysokotemperaturowych i krytycznych, gdzie zapobieganie wyciekom płynu jest najwyższym priorytetem.
Główną funkcją zasuwy jest umożliwienie lub zatrzymanie przepływu płynu poprzez pionowe przesunięcie zasuwy wewnątrz korpusu zaworu. Po całkowitym otwarciu zasuwa całkowicie oddala się od ścieżki przepływu, minimalizując straty ciśnienia i zapewniając doskonałą wydajność przepływu.
Kluczowe cechy i zalety zasuw z końcówką spawaną
Zasuwy z końcówką spawaną zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania przemysłowe. Ich unikalny sposób łączenia i solidna konstrukcja zapewniają szereg korzyści w porównaniu z konwencjonalnymi rozwiązaniami zaworowymi.
| Funkcja | Korzyść | Typowe zastosowania |
|---|---|---|
| Spawane połączenie końcowe | Tworzy szczelne i trwałe połączenie rurociągu | Rurociągi naftowe, instalacje chemiczne, elektrownie |
| Niski opór przepływu | Zapewnia płynny przepływ płynu i zmniejsza straty energii | Wielkoskalowe systemy transportu przemysłowego |
| Możliwość wysokiego ciśnienia | Bezpiecznie radzi sobie z wymagającymi warunkami pracy | Zastosowania w przemyśle naftowym, gazie ziemnym i parze |
| Mocny projekt konstrukcyjny | Poprawia trwałość i żywotność | Ciągłe środowiska operacyjne |
Dodatkowe zalety to:
- Doskonałe właściwości uszczelniające w krytycznych systemach rurociągów.
- Mniejsze wymagania konserwacyjne dzięki mniejszej liczbie zewnętrznych punktów przyłączeniowych.
- Nadaje się do rurociągów podziemnych, gdzie wymagana jest kompaktowa instalacja.
- Niezawodna praca w ekstremalnych warunkach temperaturowych i ciśnieniowych.
- Kompatybilny z różnymi mediami przemysłowymi, w tym ropą, gazem, parą i chemikaliami.
Jak działają zasuwy ze spawanymi końcami?
Zasada działania zasuw z końcówką spawaną opiera się na pionowym ruchu mechanizmu zasuwowego. Kiedy uruchamiany jest siłownik zaworu lub pokrętło ręczne, zasuwa przesuwa się w górę lub w dół przez korpus zaworu.
Kiedy zasuwa jest całkowicie podniesiona, kanał przepływowy staje się całkowicie otwarty, umożliwiając przepływ płynów przy minimalnym oporze. Kiedy brama przesuwa się w dół, blokuje przejście i tworzy szczelne zamknięcie.
Do głównych elementów zalicza się zwykle:
- Korpus zaworu:Zapewnia główną konstrukcję zawierającą ciśnienie.
- Brama:Steruje otwieraniem i zamykaniem kanału przepływowego.
- Trzon:Przenosi siłę roboczą na bramę.
- Siedziba:Zapewnia niezawodne działanie uszczelniające.
- Spawane końcówki:Połączyć zawór na stałe z rurociągiem.
Zastosowania przemysłowe zasuw ze spawanymi końcami
Ze względu na swoją niezawodność i zdolność uszczelniania, zasuwy ze spawanymi końcówkami są szeroko stosowane w gałęziach przemysłu, w których bezpieczeństwo rurociągów ma kluczowe znaczenie.
| Przemysł | Aplikacja | Powód użycia |
|---|---|---|
| Ropa i gaz | Rurociągi przesyłowe i systemy technologiczne | Odporność na wysokie ciśnienie i zapobieganie wyciekom |
| Petrochemiczny | Rurociągi do transportu substancji chemicznych | Stabilna wydajność w mediach korozyjnych |
| Wytwarzanie energii | Systemy parowe i chłodzące | Niezawodne wyłączenie w przypadku wysokiej temperatury |
| Uzdatnianie wody | Rurociągi wodne wielkogabarytowe | Długa żywotność i niskie koszty utrzymania |
Jak wybrać odpowiednie zasuwy z końcówką spawaną?
Wybór odpowiednich zasuw z końcówką spawaną wymaga dokładnego rozważenia warunków pracy, wymagań rurociągu i kompatybilności materiałowej. Przed zakupem inżynierowie powinni ocenić kilka ważnych czynników.
- Ocena ciśnienia:Zawory należy dobierać w zależności od maksymalnego ciśnienia roboczego instalacji.
- Zakres temperatur:Upewnić się, że materiały zaworu są w stanie wytrzymać temperatury robocze.
- Materiał zaworu:Wybierz stal nierdzewną, stal węglową lub materiały stopowe w zależności od medium.
- Wymagania dotyczące rozmiaru:Dopasuj średnicę zaworu do specyfikacji rurociągu.
- Standardy branżowe:Potwierdź zgodność z odpowiednimi normami międzynarodowymi.
Współpraca z doświadczonym dostawcą pomaga zapewnić, że wybrany zawór będzie działał niezawodnie przez cały okres jego użytkowania.
Zasuwy spawane a inne połączenia zasuw
| Porównanie | Zawory zasuwowe ze spawanymi końcami | Zasuwy kołnierzowe |
|---|---|---|
| Metoda połączenia | Bezpośrednie połączenie spawalnicze | Przykręcane połączenie kołnierzowe |
| Ryzyko wycieku | Niższy ze względu na mniejszą liczbę punktów uszczelniających | Wyższa ze względu na połączenia uszczelkowe |
| Konserwacja | Wymagana rzadsza konserwacja | Łatwiejszy demontaż i wymiana |
| Środowisko instalacji | Nadaje się do stałych systemów rurociągów | Nadaje się tam, gdzie wymagana jest częsta konserwacja |
Wskazówki dotyczące konserwacji zapewniające długoterminową wydajność zaworu
Chociaż zasuwy ze spawanymi końcami są zaprojektowane z myślą o trwałości, właściwa konserwacja może dodatkowo wydłużyć ich żywotność.
- Regularnie sprawdzaj działanie zaworu i skuteczność uszczelnienia.
- Sprawdź, czy nie występują nietypowe wibracje, hałas lub zmiany ciśnienia.
- W razie potrzeby należy utrzymywać odpowiednie smarowanie ruchomych elementów.
- Monitoruj warunki korozji w środowiskach agresywnych.
- Postępuj zgodnie z zaleceniami producenta dotyczącymi konserwacji.
Profesjonalny program konserwacji pomaga ograniczyć nieoczekiwane przestoje i poprawia ogólne bezpieczeństwo systemów rurociągów przemysłowych.
Często zadawane pytania dotyczące zasuw z końcówką spawaną
1. Jakie są główne zalety zasuw z końcówką spawaną?
Główne zalety obejmują doskonałe właściwości uszczelniające, silną integralność strukturalną, zmniejszone ryzyko wycieku i przydatność do zastosowań przemysłowych pod wysokim ciśnieniem.
2. Gdzie powszechnie stosuje się zasuwy z końcówką spawaną?
Są powszechnie stosowane w rurociągach naftowych i gazowych, obiektach petrochemicznych, elektrowniach, systemach uzdatniania wody i innych zastosowaniach przemysłowych wymagających niezawodnej kontroli odcięcia.
3. Czy zasuwy z końcówką spawaną nadają się do zastosowań wysokotemperaturowych?
Tak. W przypadku wykonania z odpowiednich materiałów, zasuwy ze spawanymi końcówkami mogą skutecznie działać w środowiskach o wysokiej temperaturze, takich jak systemy parowe i obiekty energetyczne.
4. Jak wybrać odpowiednią zasuwę z końcówką spawaną?
Przy wyborze należy wziąć pod uwagę ciśnienie znamionowe, wymagania temperaturowe, rozmiar rurociągu, medium robocze, kompatybilność materiałową i obowiązujące normy przemysłowe.
Wniosek
Zasuwy ze spawanymi końcami stanowią skuteczne rozwiązanie dla gałęzi przemysłu wymagających bezpiecznej, trwałej i wydajnej kontroli rurociągów. Ich konstrukcja połączenia spawanego poprawia niezawodność uszczelnienia, zmniejsza potrzeby konserwacyjne i obsługuje wymagające środowiska operacyjne. Dzięki odpowiedniemu doborowi i profesjonalnym standardom produkcji zawory te mogą zapewnić długoterminową wydajność w krytycznych systemach przemysłowych.
Jeśli szukasz niezawodnych rozwiązań zasuw ze spawanymi końcówkami, z profesjonalnym wsparciem inżynieryjnym i opcjami dostosowanymi do indywidualnych potrzeb, firma Hanno jest gotowa dostarczyć wysokiej jakości produkty z zakresu zaworów do globalnych zastosowań przemysłowych. Proszęskontaktuj się z namijuż dziś, aby omówić wymagania projektu i otrzymać odpowiednie rozwiązanie zaworowe.
