Okst Stalowe zawory zwrotneto niezbędne elementy kontroli przepływu, zaprojektowane w celu zapobiegania przepływowi zwrotnemu i ochrony przemysłowych rurociągów.Hannospecjalizuje się w produkcji niezawodnych rozwiązań zaworowych, a zawory zwrotne ze staliwa są wykonane z trwałych materiałów ze staliwa, charakteryzują się stabilnym uszczelnieniem i elastycznymi konfiguracjami do zastosowań w przemyśle naftowym, gazowym, chemicznym, energetycznym i uzdatnianiu wody. W tym przewodniku wyjaśniono zasady działania, zalety, cechy techniczne, zastosowania i kwestie związane z wyborem, aby pomóc inżynierom i specjalistom ds. zaopatrzenia w podejmowaniu świadomych decyzji.

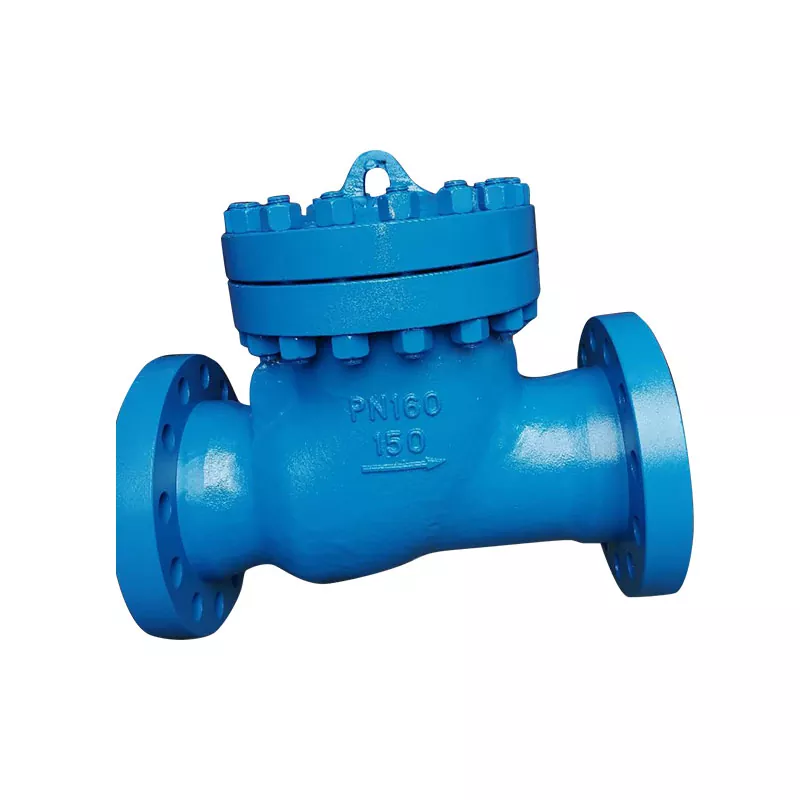

Co to są zawory zwrotne ze staliwa?
Zawory zwrotne ze staliwa to automatyczne urządzenia kontrolujące przepływ, które umożliwiają przepływ płynu lub gazu w jednym kierunku, jednocześnie zapobiegając przepływowi wstecznemu. W przeciwieństwie do zaworów obsługiwanych ręcznie, zawory zwrotne działają poprzez różnice ciśnień w systemie rurociągów bez konieczności stosowania zewnętrznych mechanizmów sterujących.
Zawory te, produkowane przy użyciu staliwa o wysokiej wytrzymałości, zapewniają doskonałą wytrzymałość mechaniczną, odporność na korozję i trwałość w wymagających warunkach przemysłowych. Są powszechnie stosowane w środowiskach o wysokim ciśnieniu i wysokiej temperaturze, gdzie kluczowe znaczenie ma niezawodne zapobieganie przepływowi zwrotnemu.
W porównaniu ze standardowymi materiałami na zawory, staliwo zapewnia większą integralność strukturalną, dzięki czemu zawory te nadają się do rurociągów transportujących wodę, parę, produkty naftowe, chemikalia i inne płyny przemysłowe.
Jak działają zawory zwrotne ze staliwa?
Zasada działania zaworów zwrotnych ze staliwa opiera się na różnicy ciśnień. Kiedy ciśnienie przed zaworem staje się wyższe niż ciśnienie za zaworem, płytka zaworu otwiera się automatycznie, umożliwiając przepływ płynu. Gdy zmienia się kierunek przepływu, tarcza szybko się zamyka, aby zatrzymać ruch wsteczny.
Typowe mechanizmy operacyjne obejmują konstrukcje typu wahadłowego, podnośnikowego i tłokowego. Każda konstrukcja jest zoptymalizowana pod kątem różnych zakresów ciśnień, charakterystyk przepływu i wymagań instalacyjnych.
-
Zawór zwrotny wahadłowy:Wykorzystuje dysk na zawiasach, który otwiera się przy przepływie do przodu i zamyka, gdy pojawia się ciśnienie wsteczne.
-
Zawór zwrotny podnoszenia:Wykorzystuje pionowy ruch dysku i nadaje się do zastosowań wysokociśnieniowych.
-
Tłokowy zawór zwrotny:Zapewnia stabilne uszczelnienie w systemach wymagających precyzyjnej kontroli przepływu.
Automatyczne działanie tych zaworów pomaga zmniejszyć uszkodzenia rurociągów, zapobiec awariom sprzętu i poprawić ogólną niezawodność systemu.
Kluczowe cechy i zalety zaworów zwrotnych ze staliwa
Wysokiej jakości zawory zwrotne ze staliwa zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania przemysłowe. Ich zalety sprawiają, że są one powszechnie preferowane w krytycznych systemach rurociągów.
| Funkcja |
Korzyść |
Wartość przemysłowa |
| Konstrukcja korpusu ze staliwa |
Zapewnia doskonałą wytrzymałość i trwałość |
Nadaje się do środowisk o wysokim ciśnieniu |
| Niezawodne zapobieganie przepływom zwrotnym |
Chroni pompy i wyposażenie rurociągów |
Zmniejsza koszty konserwacji |
| Precyzyjna konstrukcja uszczelnienia |
Minimalizuje ryzyko wycieków |
Poprawia bezpieczeństwo pracy |
| Szeroka odporność na temperaturę |
Obsługuje wymagające warunki pracy |
Nadaje się do instalacji parowych i chemicznych |
Główne korzyści obejmują:
- Wysoka odporność na naprężenia mechaniczne i wahania ciśnienia.
- Długa żywotność przy zmniejszonej częstotliwości wymiany.
- Niskie wymagania konserwacyjne dzięki automatycznej pracy.
- Kompatybilność z różnymi systemami rurociągów przemysłowych.
- Stabilna wydajność w trudnych warunkach.
Dane techniczne i opcje materiałowe
Wydajność zaworów zwrotnych ze staliwa zależy od konstrukcji zaworu, doboru materiału, ciśnienia znamionowego i technologii uszczelniania. Profesjonalni producenci zazwyczaj dostarczają rozwiązania dostosowane do różnych warunków pracy.
| Parametr |
Typowy zasięg |
Opis |
| Materiał zaworu |
Odlana stal |
Zapewnia wysoką wytrzymałość mechaniczną i trwałość |
| Zakres rozmiarów |
DN50-DN600 lub dostosowane |
Nadaje się do różnych systemów rurociągów |
| Klasa ciśnienia |
Klasa 150 – Klasa 2500 |
Zaprojektowane do zastosowań od niskich do bardzo wysokich ciśnień |
| Typ połączenia |
Kołnierzowe, spawane, gwintowane |
Elastyczne opcje instalacji |
| Zakres temperatur |
Według wyboru materiału |
Obsługuje różne środowiska przemysłowe |
Typowe kombinacje materiałów obejmują korpusy ze staliwa z elementami wyposażenia ze stali nierdzewnej, zapewniające lepszą odporność na zużycie i skuteczność uszczelnienia.
Zastosowania przemysłowe zaworów zwrotnych ze staliwa
Ze względu na swoją trwałość i niezawodność, zawory zwrotne ze staliwa są szeroko stosowane w gałęziach przemysłu wymagających ciągłego i bezpiecznego transportu płynów.
-
Przemysł naftowy i gazowy:Stosowany w systemach rurociągów w celu zapobiegania wstecznemu przepływowi produktów naftowych i ochrony urządzeń pompujących.
-
Wytwarzanie energii:Stosowany w instalacjach pary i wody chłodzącej wymagających niezawodnej kontroli przepływu.
-
Przetwarzanie chemiczne:Pomaga w zapewnieniu bezpiecznego transportu płynów żrących lub niebezpiecznych.
-
Uzdatnianie wody:Zapobiega zanieczyszczeniu spowodowanemu odwrotnym przepływem wody.
-
Zakłady petrochemiczne:Obsługuje operacje rurociągów wysokociśnieniowych.
W dużych projektach przemysłowych wybór niezawodnych zaworów bezpośrednio wpływa na bezpieczeństwo operacyjne, efektywność energetyczną i ciągłość produkcji.
Jak wybrać odpowiedni zawór zwrotny ze staliwa?
Wybór odpowiedniego zaworu zwrotnego ze staliwa wymaga dokładnej oceny warunków pracy i wymagań systemowych. Inżynierowie powinni wziąć pod uwagę następujące czynniki:
-
Typ średni:Określ, czy zawór będzie obsługiwał wodę, gaz, parę, olej lub płyny chemiczne.
-
Ocena ciśnienia:Wybierz zawór odpowiadający maksymalnemu ciśnieniu roboczemu rurociągu.
-
Wymagania dotyczące temperatury:Upewnij się, że materiał zaworu jest w stanie wytrzymać temperatury robocze.
-
Pozycja instalacji:Sprawdź, czy wymagana jest instalacja pozioma czy pionowa.
-
Wymagania dotyczące konserwacji:Wybierz konstrukcję ułatwiającą kontrolę i serwisowanie.
Współpraca z doświadczonym producentem zaworów może pomóc w zapewnieniu właściwej konfiguracji, niezawodnego działania i zgodności ze standardami branżowymi.
Wskazówki dotyczące konserwacji zapewniające długoterminową wydajność zaworu
Chociaż zawory zwrotne ze staliwa wymagają minimalnej konserwacji, regularne przeglądy pomagają przedłużyć żywotność i utrzymać bezpieczną pracę.
- Regularnie sprawdzaj powierzchnie uszczelniające zaworów, aby zapobiec wyciekom.
- Podczas planowej konserwacji sprawdź, czy nie występuje korozja lub uszkodzenia zewnętrzne.
- Potwierdzić, że ciśnienie w rurociągu mieści się w zakresie znamionowym zaworu.
- W przypadku pracy z zanieczyszczonymi płynami należy oczyścić elementy wewnętrzne.
- W razie potrzeby wymień zużyte części uszczelniające.
Właściwe praktyki konserwacyjne mogą znacznie ograniczyć nieoczekiwane przestoje i poprawić niezawodność systemów przemysłowych.
Często zadawane pytania dotyczące zaworów zwrotnych ze staliwa
Jaka jest główna funkcja zaworu zwrotnego ze staliwa?
Podstawową funkcją zaworu zwrotnego ze staliwa jest umożliwienie przepływu płynu w jednym kierunku, jednocześnie automatycznie zapobiegając przepływowi wstecznemu. Chroni pompy, sprężarki i wyposażenie rurociągów przed uszkodzeniami spowodowanymi przepływem zwrotnym.
Dlaczego warto wybrać staliwo zamiast innych materiałów na zawory?
Staliwo zapewnia doskonałą wytrzymałość, odporność na uderzenia i trwałość, dzięki czemu nadaje się do zastosowań przemysłowych wymagających wysokiego ciśnienia i wysokiej temperatury, gdzie standardowe materiały mogą nie zapewniać wystarczającej wydajności.
Gdzie powszechnie stosuje się zawory zwrotne ze staliwa?
Są szeroko stosowane w rurociągach naftowych i gazowych, zakładach chemicznych, elektrowniach, zakładach uzdatniania wody i innych przemysłowych systemach kontroli płynów.
Jak mogę wybrać odpowiedniego dostawcę zaworu zwrotnego ze staliwa?
Niezawodny dostawca powinien zapewniać profesjonalne wsparcie inżynieryjne, ścisłą kontrolę jakości, odpowiednie certyfikaty i niestandardowe rozwiązania zaworów w oparciu o określone warunki pracy.
Wniosek
Zawory zwrotne ze staliwa odgrywają ważną rolę w bezpieczeństwie nowoczesnych rurociągów przemysłowych, zapewniając niezawodną ochronę przed przepływem zwrotnym, dobre parametry konstrukcyjne i długoterminową stabilność operacyjną. Dzięki odpowiedniemu doborowi materiałów, dokładnemu wymiarowaniu i profesjonalnej produkcji zawory te mogą obsługiwać wymagające zastosowania w wielu gałęziach przemysłu.
Jeśli szukasz trwałych zaworów zwrotnych ze staliwa z profesjonalnym wsparciem technicznym i niestandardowymi rozwiązaniami, nie krępuj sięskontaktuj się z namiaby uzyskać więcej informacji o produkcie, konsultacje inżynieryjne i niezawodne rozwiązania zaworów dostosowane do wymagań Twojego projektu.
