Dlaczego zasuwy z napędem ręcznym są nadal niezawodnym wyborem w przypadku izolacji rurociągów przemysłowych?

Abstrakcyjny: Zasuwy z kołem ręcznympozostają praktycznym rozwiązaniem do izolacji rurociągów, ponieważ łączą w sobie prostą konstrukcję mechaniczną, ręczną obsługę, stabilne uszczelnienie i szeroką elastyczność zastosowań.Hannozapewnia trwałe rozwiązania zaworów przeznaczone do przemysłowych i cywilnych systemów rurociągów, z konfiguracjami materiałów i możliwościami produkcyjnymi dostosowanymi do wymagających środowisk usługowych. W tym przewodniku wyjaśniono, jak działają zasuwy z napędem ręcznym, ich najważniejsze zalety, wymagania instalacyjne, praktyki konserwacyjne oraz czynniki, które kupujący powinni wziąć pod uwagę przy wyborze niezawodnego dostawcy zaworów.

Spis treści

• Czym są zasuwy z kołem ręcznym?
• Jak działają zasuwy z kołem ręcznym?
• Jakie są kluczowe korzyści?
• Jakie materiały są powszechnie używane?
• Gdzie stosuje się zasuwy z kołem ręcznym?
• Jak wybrać odpowiedni zawór?
• Jakie są wymagania dotyczące instalacji i konserwacji?
• Jak zasuwy z kołem ręcznym wypadają w porównaniu z innymi opcjami?
• Często zadawane pytania

Czym są zasuwy z kołem ręcznym?

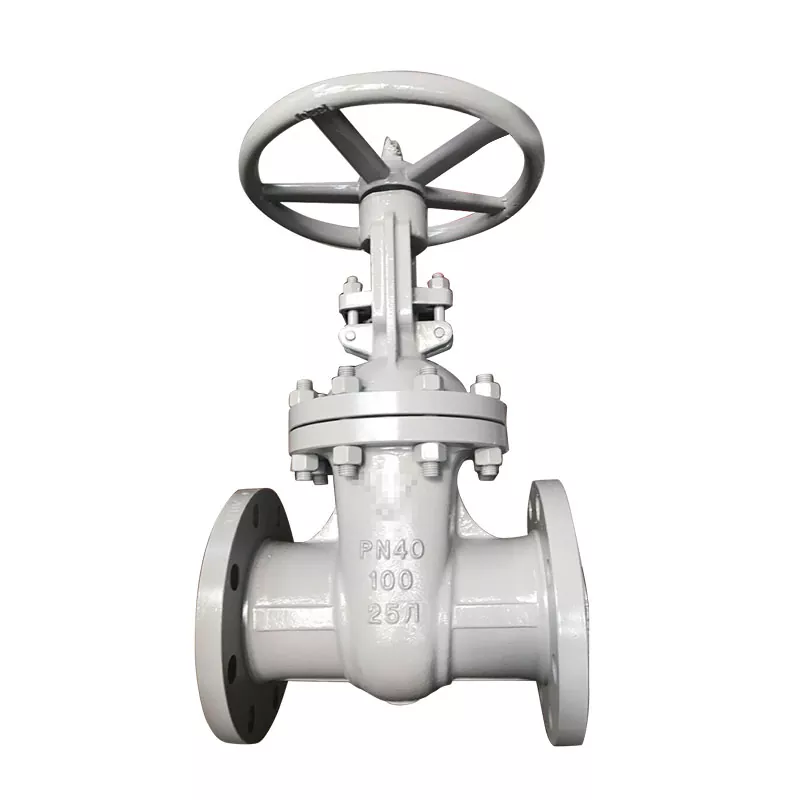

Zasuwy z kołem ręcznymto obsługiwane ręcznie zawory odcinające, które wykorzystują obrotowe koło ręczne do poruszania trzpieniem zaworu oraz podnoszenia lub opuszczania zasuwy. Po podniesieniu zasuwy z gniazda rurociąg zostaje otwarty i medium może przejść. Gdy brama zbliży się do siedziska, przejście zostanie zamknięte.

W przeciwieństwie do zaworów regulacyjnych zaprojektowanych do ciągłej regulacji przepływu, zasuwy są przeznaczone przede wszystkim do pracy w pełni otwartej lub całkowicie zamkniętej. Ta zasada działania czyni je szczególnie przydatnymi tam, gdzie niezawodna izolacja rurociągu jest ważniejsza niż zdolność dławienia.

Zgodnie z informacjami o produkcie firmy Hanno, zasuwy z napędem ręcznym charakteryzują się stosunkowo prostą konstrukcją i ręczną obsługą, dzięki czemu nadają się do różnych zastosowań przemysłowych i cywilnych.

Jak działają zasuwy z kołem ręcznym?

Zasada działania jest stosunkowo prosta. Obracanie pokrętła zamienia ruch obrotowy na ruch liniowy trzpienia. Trzpień następnie przesuwa bramę pionowo, aż brama osiągnie wymaganą pozycję otwartą lub zamkniętą.

1. Obrót pokrętła:Operator ręcznie obraca koło zamachowe.
2. Ruch łodygi:Trzpień porusza się zgodnie z kierunkiem obrotu.
3. Ruch bramy:Zasuwa porusza się w górę lub w dół wewnątrz korpusu zaworu.
4. Izolacja przepływu:Zasuwa oddziela się od gniazda zaworu lub styka się z nim.
5. Pozycja końcowa:Podczas normalnej pracy zawór pozostaje całkowicie otwarty lub całkowicie zamknięty.

W przypadku standardowej operacji Hanno określa obrót w prawo przy zamykaniu i obrót w lewo przy otwieraniu. Wytyczne produktowe firmy podkreślają również, że zasuw nie należy stosować do dławienia.

Jakie są główne zalety zasuw z napędem ręcznym?

Ciągła popularność zasuw z napędem ręcznym jest w dużej mierze związana z ich mechaniczną prostotą i niezawodną funkcją izolacji. W obiektach, w których nie jest konieczne uruchamianie elektryczne lub pneumatyczne, obsługa ręczna może również zmniejszyć złożoność systemu.

Hanno opisuje swoje zasuwy z napędem ręcznym jako oferujące prostą konstrukcję, sterowanie ręczne, stabilne uszczelnienie i przydatność do szerokiego zakresu zastosowań.

Jakie materiały są powszechnie używane?

Wybór materiału ma bezpośredni wpływ na trwałość zaworu, skuteczność uszczelnienia, odporność na korozję oraz przydatność do różnych mediów i warunków pracy. Dlatego też kupujący powinni ocenić pełną specyfikację materiału, a nie wybierać zawór wyłącznie na podstawie średnicy nominalnej.

Na przykład opublikowana przez firmę Hanno konfiguracja zaworu zasuwowego z kołem ręcznym obejmuje korpus 25 litrów, powierzchnię gniazda ze stali 13Cr, trzpień z tworzywa 2Cr13, uszczelkę z grafitu 304 plus, uszczelnienie z grafitu ekspandowanego, łożyska z GCr15, mosiężną nakrętkę trzpienia i koło ręczne QT400.

W przypadku faktycznego zamówienia ostateczną specyfikację materiału należy zawsze sprawdzić pod kątem ciśnienia, temperatury, medium, warunków korozyjnych, obowiązujących norm i zatwierdzonego rysunku zaworu w projekcie.

Gdzie stosuje się zasuwy z kołem ręcznym?

Ponieważ są to przede wszystkim urządzenia odcinające, zasuwy z napędem ręcznym można włączyć do wielu systemów rurociągów, w których operatorzy potrzebują prostej metody zatrzymywania lub przywracania przepływu.

• Ropa naftowa i rafinacja:Izolacja rurociągu i odcięcie systemu procesowego.
• Obróbka chemiczna:Izolacja kompatybilnych linii technologicznych i mediów.
• Wytwarzanie energii:Wspomaganie izolacji w instalacjach wodnych, parowych i użytkowych.
• Woda i ścieki:Izolacja linii głównej i sprzętu.
• Produkcja przemysłowa:Ręczna izolacja rurociągów technologicznych.
• Ogólne systemy cywilne:Zastosowania, w których wystarczające jest ręczne odcięcie rurociągu.

Szerszy asortyment zasuw firmy Hanno przeznaczony jest dla takich gałęzi przemysłu, jak ropa naftowa, chemia, farmaceutyka, nawozy, wytwarzanie energii, woda i ścieki, przemysł morski, metalurgia i energetyka.

Jak wybrać odpowiedni zawór?

Wybór zasuwy z napędem ręcznym powinien rozpocząć się od warunków pracy, a nie samej ceny. Technicznie odpowiedni zawór może poprawić niezawodność działania i zmniejszyć ryzyko konserwacji w całym okresie eksploatacji sprzętu.

1. Określ rozmiar nominalny:Dopasuj rozmiar zaworu do wymagań rurociągu i połączeń.
2. Potwierdź ciśnienie znamionowe:Wybierz klasę ciśnienia odpowiednią dla maksymalnych warunków pracy systemu.
3. Oceń temperaturę:Należy wziąć pod uwagę zarówno normalną, jak i maksymalną/minimalną temperaturę roboczą.
4. Zidentyfikuj medium:Sprawdź zgodność z wodą, olejem, gazem, chemikaliami, parą i innymi mediami.
5. Wybierz materiały korpusu i wykończenia:Należy wziąć pod uwagę korozję, erozję, temperaturę i wymagania mechaniczne.
6. Sprawdź typ połączenia:Sprawdź, czy wymagane jest połączenie kołnierzowe, spawane doczołowo, gwintowane lub inne.
7. Sprawdź moment obrotowy:Duże zawory lub duża różnica ciśnień mogą wymagać skrzyni biegów zamiast bezpośredniej obsługi ręcznej.
8. Potwierdź obowiązujące standardy:Przejrzyj specyfikacje projektu i wymagane standardy projektowania, testowania i certyfikacji.

Ten ostatni punkt jest szczególnie ważny w przypadku zamówień przemysłowych. Hanno produkuje również zasuwy sterowane za pomocą przekładni do większych zaworów, w których bezpośrednia obsługa za pomocą pokrętła może wymagać nadmiernego wysiłku ręcznego. Opublikowany asortyment zasuw przekładniowych obejmuje średnice DN150–DN1400 i klasy ciśnienia do klasy 2500.

Jakie są wymagania dotyczące instalacji i konserwacji?

Prawidłowy montaż jest niezbędny do utrzymania właściwości uszczelniających i ograniczenia niepotrzebnych problemów eksploatacyjnych. Przed montażem należy oczyścić komorę zaworu i powierzchnie uszczelniające z brudu, piasku i innych zanieczyszczeń.

Lista kontrolna instalacji

• Sprawdź model zaworu i wymiary przyłącza.
• Potwierdź wymaganą orientację instalacji.
• Przed montażem oczyścić powierzchnie uszczelniające.
• Dokręcić równomiernie śruby łączące.
• Sprawdź kompresję uszczelnienia, nie uniemożliwiając płynnego ruchu trzpienia.
• Pozostaw wystarczający odstęp do obsługi i konserwacji pokrętła ręcznego.
• Postępuj zgodnie z instrukcjami producenta dotyczącymi zaworów wyposażonych w mechanizmy przekładniowe.

Firma Hanno szczególnie zaleca unikanie kolizji lub niewłaściwego obchodzenia się z kołami ręcznymi oraz utrzymywanie odpowiedniej przestrzeni do pracy. W przypadku często używanych zaworów wytyczne zalecają smarowanie co najmniej raz w miesiącu.

Regularna kontrola powinna również skupiać się na stanie uszczelnienia, ruchu trzpienia, wyciekach, integralności pokrętła, połączeniach kołnierzowych i nietypowych oporach roboczych. Jeśli wymagana jest nadmierna siła, operatorzy powinni zbadać przyczynę, zamiast używać przedłużaczy lub innych prowizorycznych narzędzi.

Jak zasuwy z kołem ręcznym wypadają w porównaniu z innymi opcjami?

Najlepszy typ zaworu zależy od zamierzonej funkcji. Zasuwy z napędem ręcznym są szczególnie odpowiednie, gdy głównym wymaganiem jest niezawodna ręczna izolacja, a nie ciągła regulacja przepływu.

Dlatego też nie należy wybierać zasuwy tylko dlatego, że jest tania lub znana. Kluczowym pytaniem jest, czy zasada działania zaworu odpowiada rzeczywistej funkcji rurociągu.

Często zadawane pytania dotyczące zasuw z napędem ręcznym

1. Do czego głównie służą zasuwy z napędem ręcznym?

Stosowane są głównie do całkowitego otwarcia lub całkowitego zamknięcia przepływu w rurociągu. Zwykle nie są przeznaczone do dławienia lub ciągłej regulacji przepływu.

2. Czy zasuwy z napędem ręcznym mogą działać bez prądu?

Tak. Standardowa konfiguracja obsługiwana za pomocą pokrętła wykorzystuje ręczną obsługę mechaniczną i dlatego zwykle nie wymaga zewnętrznego źródła zasilania elektrycznego.

3. W którą stronę obrócić pokrętło, aby zamknąć zasuwę?

W konfiguracji Hanno obrót w prawo zamyka zawór, a obrót w lewo go otwiera. Zawsze należy zapoznać się z instrukcją obsługi dostarczoną z konkretnym zaworem.

4. Czy do dławienia można zastosować zasuwę?

Nie. Zasuwy są zazwyczaj przeznaczone do pracy całkowicie otwartej lub całkowicie zamkniętej. Używanie ich do dławienia może przyczynić się do niepożądanych warunków przepływu i przedwczesnego zużycia.

5. Jak często należy smarować często obsługiwaną zasuwę z napędem ręcznym?

Hanno zaleca smarowanie co najmniej raz w miesiącu w przypadku zaworów, które są często otwierane i zamykane, natomiast rzeczywiste odstępy między konserwacjami powinny również odzwierciedlać warunki serwisowania i instrukcje konserwacji producenta.

6. Kiedy wybrać zasuwę sterowaną przekładnią?

Konfigurację przekładni można rozważyć, gdy rozmiar zaworu, różnica ciśnień lub moment roboczy sprawiają, że bezpośrednie sterowanie za pomocą pokrętła ręcznego jest niepraktyczne. Hanno specjalnie projektuje zasuwy skrzyni biegów do zastosowań, w których wymagana jest dodatkowa zaleta mechaniczna.

Wniosek: Czy zasuwy z napędem ręcznym to mądry wybór w zakresie izolacji rurociągów?

W przypadku systemów rurociągów, które wymagają niezawodnego odcięcia, a nie ciągłej regulacji przepływu, zasuwy z napędem ręcznym pozostają praktycznym i wszechstronnym wyborem. Ich prosta konstrukcja mechaniczna, obsługa ręczna, stabilne uszczelnienie i konfigurowalne konfiguracje materiałów sprawiają, że nadają się do wielu zastosowań przemysłowych i cywilnych. Wybór prawidłowego rozmiaru, ciśnienia znamionowego, materiału, połączenia i konfiguracji roboczej ma kluczowe znaczenie dla długotrwałej wydajności. Jeśli zaopatrujesz się w niezawodne zasuwy z napędem ręcznym od chińskiego producenta lub potrzebujesz pomocy w dopasowaniu zaworu do wymagań rurociągu,skontaktuj się z namiw Hanno, aby uzyskać specyfikacje produktu, wskazówki techniczne i ofertę dostosowaną do Twojego projektu.
