Zasuwy, zawory zwrotne i zawory kulowe: jak wybrać odpowiedni zawór?

Zasuwy, Sprawdź zawory, IZawory kulowesą szeroko stosowane w przemysłowych systemach rurociągów, ale zostały zaprojektowane z myślą o różnych wymaganiach dotyczących kontroli przepływu. Zasuwę stosuje się głównie do izolowania rurociągu, zawór zwrotny zapobiega przepływowi wstecznemu, natomiast do regulacji przepływu powszechnie wybiera się zawór kulowy.

Zrozumienie, jak działają te trzy typy zaworów i gdzie są zwykle stosowane, może ułatwić wybór zaworu, szczególnie w przypadku pracy z różnymi ciśnieniami, temperaturami i warunkami pracy.

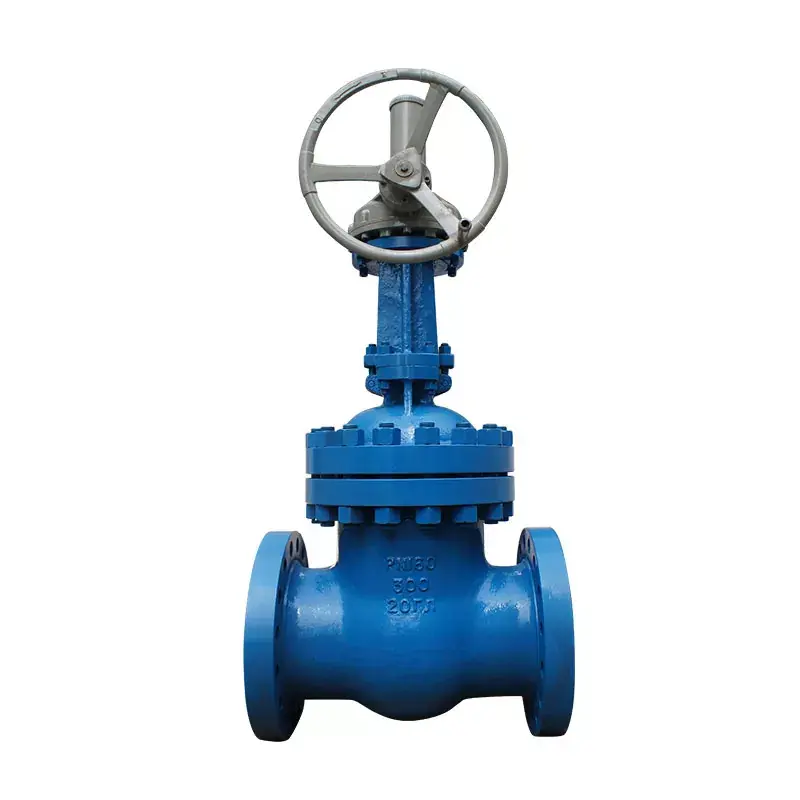

Do czego służy zasuwa?

A zasuwaotwiera i zamyka rurociąg poprzez odsunięcie zasuwy lub klina od lub do kanału przepływowego. Po całkowitym otwarciu zasuwa jest podnoszona z głównej ścieżki przepływu, dzięki czemu ten typ zaworu nadaje się do zastosowań, w których rurociąg musi być całkowicie otwarty podczas normalnej pracy.

Zawory zasuwowe są zwykle stosowane jako zawory odcinające, a nie jako zawory dławiące. Są one powszechnie instalowane tam, gdzie należy odciąć odcinek rurociągu w celu konserwacji, wymiany sprzętu lub kontroli procesu.

Typowe zastosowania zasuw

• Rurociągi naftowe i gazowe
• Systemy uzdatniania wody
• Elektrownie
• Systemy przetwarzania chemicznego
• Rurociągi procesowe przemysłowe
• Instalacje parowe i użytkowe

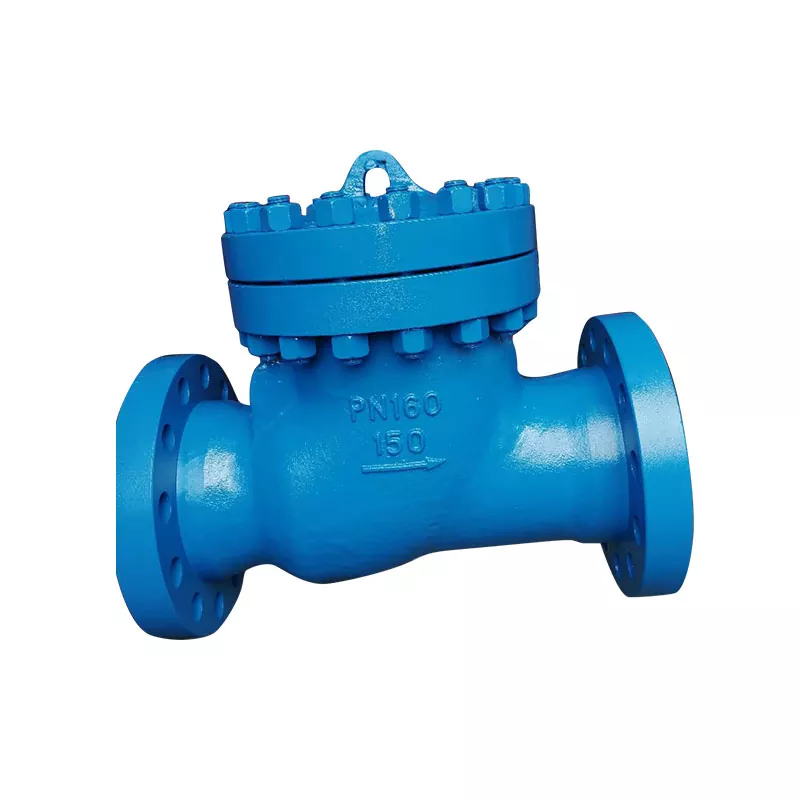

Do czego służy zawór zwrotny?

Azawór zwrotnyzostał zaprojektowany tak, aby umożliwić przepływ płynu w jednym kierunku, jednocześnie zapobiegając jego przepływowi do tyłu. W przeciwieństwie do ręcznie sterowanych zasuw i zaworów kulowych, większość zaworów zwrotnych działa automatycznie w zależności od warunków przepływu i ciśnienia w rurociągu.

To sprawia, że ​​zawory zwrotne są szczególnie przydatne do ochrony pomp, sprężarek i innego sprzętu przed przepływem wstecznym, który mógłby mieć wpływ na działanie systemu.

Typowe zastosowania zaworów zwrotnych

• Linie tłoczne pompy
• Systemy zaopatrzenia w wodę
• Kotły i systemy parowe
• Przeróbka ropy i gazu
• Rurociągi chemiczne
• Systemy wody chłodzącej

Zawory zwrotne są dostępne w różnych wersjach, np. zawory zwrotne wahadłowe i zawory zwrotne podnoszące. Odpowiedni projekt zależy od czynników obejmujących kierunek przepływu, położenie montażowe, ciśnienie, charakterystykę płynu i wymaganą reakcję na przepływ wsteczny.

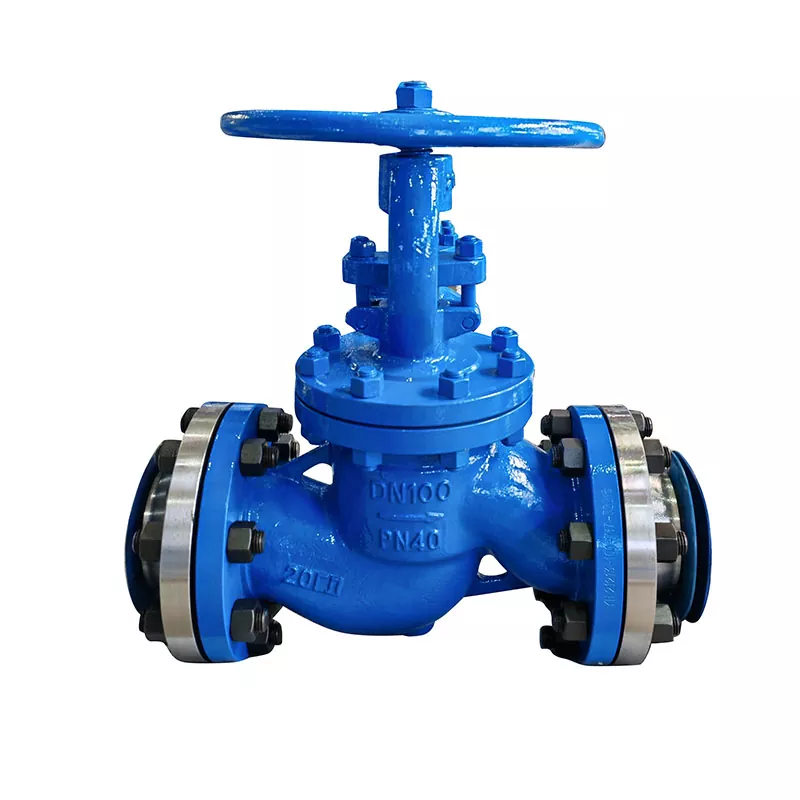

Do czego przeznaczony jest zawór kulowy?

A zawór kulowywykorzystuje ruchomy dysk i gniazdo do kontrolowania przejścia przepływu. Jego konstrukcja sprawia, że ​​nadaje się do zastosowań, w których należy regulować przepływ, a nie po prostu całkowicie włączać lub wyłączać.

Dlatego zawory kulowe są powszechnie stosowane do dławienia i regulacji przepływu w procesach przemysłowych. Można je obsługiwać ręcznie lub łączyć z siłownikiem, gdy wymagane jest sterowanie automatyczne.

Typowe zastosowania zaworów kulowych

• Rurociągi parowe
• Systemy wody chłodzącej
• Sprzęt do przetwarzania chemicznego
• Systemy wytwarzania energii
• Systemy grzewcze
• Przemysłowe linie technologiczne

Zawór odcinający vs. zawór zwrotny vs. zawór kulowy

Który zawór jest lepszy do kontroli przepływu?

Właściwy wybór zależy od tego, co zawór ma spełniać w systemie rurociągów.

• Do izolacji rurociągu:Zasuwa jest ogólnie brana pod uwagę, gdy głównym wymaganiem jest zatrzymanie lub przywrócenie przepływu.
• Aby zapobiec przepływowi wstecznemu:Zawór zwrotny służy do utrzymywania przepływu medium w zamierzonym kierunku.
• Do regulacji przepływu:Zawór kulowy jest powszechnie wybierany, gdy przepływ wymaga regulacji podczas pracy.

Te typy zaworów niekoniecznie są dla siebie alternatywą. W wielu systemach przemysłowych instaluje się je razem, ponieważ każdy pełni inną funkcję.

Co należy wziąć pod uwagę przy wyborze zaworu przemysłowego?

1. Płynne medium

Zidentyfikuj medium przepływające przez rurociąg, takie jak woda, para, ropa, gaz lub chemikalia. Medium wpływa na materiał zaworu, wymagania dotyczące uszczelnienia i ogólną konstrukcję.

2. Ciśnienie i temperatura

Przed wyborem zaworu sprawdź ciśnienie robocze i temperaturę systemu. Usługi wysokociśnieniowe i wysokotemperaturowe mogą wymagać określonych materiałów korpusu, wykończenia, gniazda i uszczelnień.

3. Rozmiar rurociągu

Rozmiar zaworu powinien odpowiadać rurociągowi i wymaganym warunkom przepływu. Przed złożeniem zamówienia należy również potwierdzić rodzaj przyłącza i obowiązujące normy.

4. Kierunek przepływu

Kierunek przepływu jest szczególnie ważny przy wyborze i montażu zaworu zwrotnego. Aby zawór działał prawidłowo, należy go zainstalować zgodnie z zaprojektowanym kierunkiem przepływu.

5. Izolacja lub regulacja

Jednym z najprostszych sposobów zawężenia wyboru zaworu jest określenie, czy dane zastosowanie wymaga izolacji, zabezpieczenia przed przepływem wstecznym czy regulacji przepływu.

6. Metoda działania

W zależności od zastosowania zawory mogą być sterowane ręcznie lub wyposażone w siłowniki pneumatyczne, elektryczne lub inne, umożliwiające pracę zdalną lub automatyczną.

Czy zasuwy, zawory zwrotne i zawory kulowe mogą być używane w tym samym systemie?

Tak. Te trzy typy zaworów mogą pełnić różne funkcje w tym samym systemie rurociągów.

Na przykład system pomp może wykorzystywać zasuwę odcinającą rurociąg do odcięcia rurociągu podczas konserwacji, zawór zwrotny zapobiegający przepływowi wstecznemu oraz zawór kulowy w innej sekcji, w której wymagana jest regulacja przepływu.

Ważne jest, aby nie wybierać zaworu tylko dlatego, że pasuje on do rozmiaru rurociągu. Typ zaworu powinien najpierw odpowiadać wymaganej funkcji, a następnie ciśnieniu, temperaturze, medium, materiałom, standardom połączeń i warunkom pracy.

Często zadawane pytania dotyczące zasuw, zaworów zwrotnych i zaworów kulowych

Czy zasuwa może być używana do dławienia?

Zawory zasuwowe są przeznaczone głównie do izolowania, a nie do ciągłego dławienia. Jeśli wymagana jest regularna regulacja przepływu, bardziej odpowiedni może być zawór kulowy.

Czy zawór zwrotny wymaga obsługi ręcznej?

Większość zaworów zwrotnych działa automatycznie pod wpływem ciśnienia i przepływu medium, więc zwykle nie wymagają obsługi ręcznej.

Czy zawór kulowy można zastosować do odcięcia?

Zawór kulowy może zapewniać odcięcie, ale jego główną zaletą jest regulacja przepływu. Właściwy wybór zależy od wymagań systemu rurociągów.

Jak wybrać pomiędzy zasuwą a zaworem kulowym?

Jeżeli głównym wymaganiem jest odizolowanie rurociągu, zazwyczaj rozważa się zastosowanie zasuwy. Jeśli zastosowanie wymaga powtarzalnej lub kontrolowanej regulacji przepływu, zwykle bardziej odpowiedni jest zawór kulowy.

Jakie informacje są potrzebne przy zakupie zaworu przemysłowego?

Ważne informacje zwykle obejmują typ zaworu, rozmiar nominalny, ciśnienie znamionowe, temperaturę roboczą, medium, standard połączenia, wymagania materiałowe i metodę działania. Zastosowania specjalne mogą również wymagać informacji o warunkach przepływu i instalacji.
