Zawory zwrotne spawane doczołowo

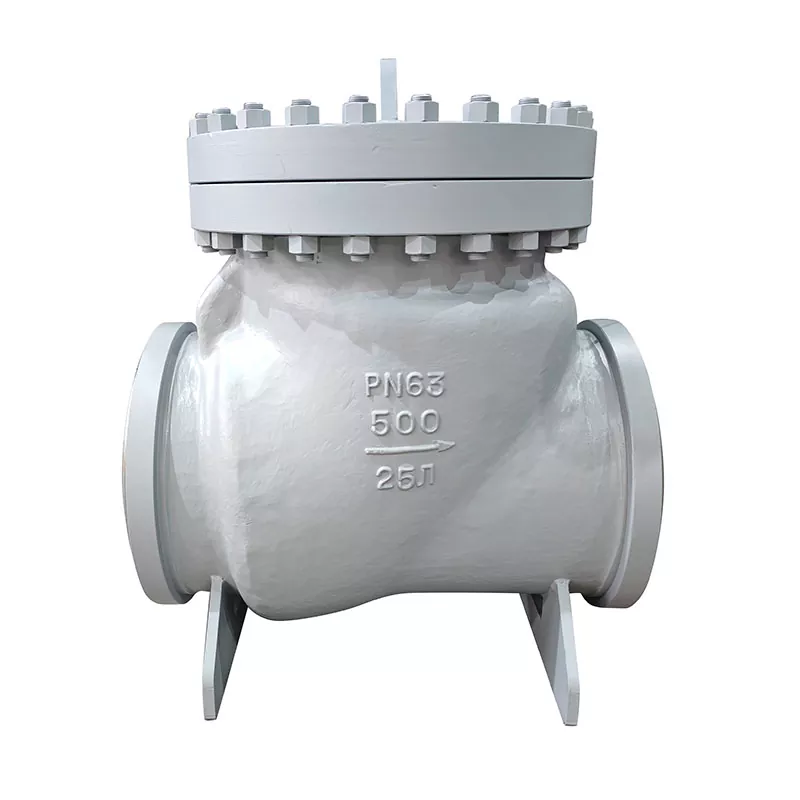

Zgrzewany doczołowo zawór zwrotny Hanno Valve ma wewnętrzną konstrukcję otwierającą się z obrotowym wahaczem, a wszystkie elementy otwierające i zamykające są zainstalowane wewnątrz korpusu zaworu, co zapobiega wyciekom zewnętrznym, z wyjątkiem uszczelki i pierścienia uszczelniającego na środkowym kołnierzu. Rurka wahacza i złącze zwalniające zaworu wykorzystują kulistą strukturę połączenia, zapewniając zaworowi swobodę 360 stopni i kompensację mikropołożenia. Zawór ten jest idealny do mediów czystych, takich jak woda, para wodna, olej, kwas azotowy, kwas octowy i mocznik, ale nie nadaje się do mediów zawierających cząstki stałe lub o dużej lepkości. Jest powszechnie stosowany w rurociągach dla branż takich jak ropa naftowa, chemikalia, farmaceutyki, nawozy i energia elektryczna.

Kluczowe cechy produktu

Nasze spawane doczołowo zawory zwrotne zostały wybrane przez takie gałęzie przemysłu, jak energetyka, chemia, ropa naftowa i ochrona wody. Dzięki wieloletniemu doświadczeniu udowodniono, że spełniają one potrzeby różnorodnych zastosowań przemysłowych.

Konsekwentne doskonalenie, aby utrzymać najwyższą jakość produktu.

Zaufali nam zarówno klienci krajowi, jak i zagraniczni.

O zaworze Hengnuo

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. ma 25-letnie doświadczenie w produkcji zaworów, zlokalizowane w chińskiej bazie produkcyjnej zaworów przemysłowych - obszar przemysłu zaworów Zhejiang Lishui Bihu, powierzchnia produkcyjna wynosi 18000 metrów kwadratowych. Hengnuo Valve zatrudnia 150 pracowników, a starsi technicy ponad 32 osoby. Głównymi produktami firmy są zasuwy, zawory zwrotne, zawory kulowe i zawory elektrowni. Hengnuo Valve posiada również własną odlewnię, która wykorzystuje najbardziej zaawansowaną technologię wstępnie powlekanego piasku, zapewniając wysoką jakość i precyzję odlewów w fabryce, znacznie poprawiając jakość i czas produkcji Hengnuo Valve.

Podstawowe zalety spawanych doczołowo zaworów zwrotnych Hanno Valve

Zgrzewany doczołowo zawór zwrotny Hanno Valve oferuje kilka wyraźnych zalet w porównaniu z konwencjonalnymi konstrukcjami zaworów zwrotnych. Wewnętrzna konstrukcja obrotowa wahacza zapewnia, że ​​wszystkie ruchome części pozostają w granicach ciśnienia, minimalizując potencjalne ścieżki wycieków. Tylko uszczelka środkowego kołnierza i pierścień uszczelniający stanowią zewnętrzne punkty kontaktowe, co upraszcza procedury konserwacji i kontroli.

Sferyczne połączenie pomiędzy wahaczem a zwalniaczem zaworu zapewnia swobodę 360 stopni i kompensację mikropołożenia. Ta cecha pozwala zgrzewanemu doczołowo zaworowi zwrotnemu Hanno Valve kompensować niewielkie niewspółosiowość rur i rozszerzalność cieplną bez zatykania. W rezultacie użytkownicy zgłaszają dłuższe okresy międzyobsługowe i zmniejszone zużycie powierzchni uszczelniających.

Specjalistom zajmującym się zaopatrzeniem poszukującym niezawodnego, spawanego doczołowo zaworu zwrotnego, linia produktów Hanno Valve zapewnia stałą wydajność w wymagających zastosowaniach, w tym w wydobyciu ropy i gazu, przetwórstwie chemicznym i systemach farmaceutycznych o wysokiej czystości.

Dane techniczne

Parametr	Specyfikacja
Zakres rozmiarów	1/2 cala do 20 cali (DN15 do DN500)
Klasa ciśnienia	Klasa ASME 150 do 2500, PN16 do PN420
Materiały korpusu	WCB, WC6, WC9, CF8, CF8M, CF3M, stal nierdzewna duplex
Materiały gniazda i dysku	SS304, SS316, napawanie stellitowe (opcjonalnie)
Zakończ połączenie	Końcówki do spawania doczołowego ASME B16.25
Zakres temperatur	-29 st. C do +425 st. C (wyższe na zamówienie)
Obowiązujące media	Woda, para wodna, olej, kwas azotowy, kwas octowy, mocznik (tylko czyste media)
Standardy projektowe	API 6D, ASME B16.34, ISO 15761

Porównanie materiałów i limity operacyjne

Klasa materiału	Maksymalne ciśnienie robocze przy 100 stopniach F	Typowa usługa
Stal węglowa WCB	285 psi (klasa 150) / 740 psi (klasa 300)	Woda, para, olej, gaz
Stal nierdzewna CF8M 316	275 psi (klasa 150) / 720 psi (klasa 300)	Media żrące i kwaśne, linie farmaceutyczne
CF3M Niskoemisyjna 316L	275 psi (klasa 150)	Mocznik, kwas azotowy, woda o wysokiej czystości
Stal stopowa WC9	740 psi (klasa 300) do 540 stopni C	Para wysokotemperaturowa, zastosowania w elektrowniach

Dlaczego warto wybrać spawane doczołowo zawory zwrotne Hanno Valve do swojego projektu

Kupując zgrzewany doczołowo zawór zwrotny Hanno Valve, możesz skorzystać z 25-letniego doświadczenia w produkcji i pionowo zintegrowanego procesu produkcyjnego. Własna odlewnia wykorzystuje technologię piasku powlekanego wstępnie do produkcji odlewów o wysokiej precyzji, zapewniając stałą grubość ścianek i komponenty wolne od wad. To bezpośrednio przekłada się na niezawodne działanie w terenie.

Zawór zwrotny zgrzewany doczołowo Hanno Valve cieszy się zaufaniem klientów krajowych i międzynarodowych z branży wytwarzania energii, ropy i gazu, przetwarzania chemicznego i uzdatniania wody. Powtarzające się zamówienia od największych firm inżynieryjnych potwierdzają trwałość i wartość produktu.

Kupującym poszukującym spawanego doczołowo zaworu zwrotnego, który równoważy wydajność, niezawodność i opłacalność, Hanno Valve zapewnia sprawdzone rozwiązanie poparte udokumentowaną historią działania i kompleksową kontrolą jakości.

Często zadawane pytania

P: Czy zawory zwrotne zgrzewane doczołowo firmy Hanno Valve można instalować w liniach pionowych?
Odp.: Tak, ale tylko z kierunkiem przepływu w górę (od dołu do góry). Zamykanie dysku opiera się na działaniu grawitacji, dlatego nie zaleca się przepływu pionowego w dół. Aby uzyskać szczegółowe wskazówki dotyczące instalacji, należy skontaktować się z inżynierią firmy Hanno Valve.

P: Jakie media nie są odpowiednie dla tych zaworów?
Odp.: Zgrzewany doczołowo zawór zwrotny Hanno Valve jest przeznaczony do mediów czystych. Nie należy go stosować z płynami zawierającymi cząstki stałe, zawiesiny lub płyny o wysokiej lepkości, które mogłyby uniemożliwić prawidłowe osadzenie dysku.

P: Jaka dokumentacja jest dostarczana z każdym zaworem?
Odp.: Standardowa dokumentacja obejmuje certyfikat badania materiału (EN 10204 3.1), raport z testu ciśnienia hydrostatycznego, protokół kontroli wizualnej i plakietkę identyfikacyjną zaworu. Na życzenie możliwa jest kontrola przez stronę trzecią.

P: Jaki jest typowy czas realizacji spawanych doczołowo zaworów zwrotnych Hanno Valve?
Odp.: Standardowy czas realizacji wynosi od 15 do 30 dni roboczych, w zależności od gatunku i ilości materiału. Własna odlewnia pozwala na krótsze czasy realizacji typowych materiałów, takich jak WCB i CF8M.

P: W jaki sposób połączenie sferyczne poprawia żywotność?
Odp.: Złącze sferyczne zapewnia kompensację niewspółosiowości kątowej do plus minus 2 stopni. Zmniejsza to naprężenia działające na wahacz i elementy zawiasów, zapobiegając przedwczesnemu zużyciu spowodowanemu rozszerzalnością cieplną rur lub tolerancjami montażowymi.

P: Czy dostępne są części zamienne do spawanych doczołowo zaworów zwrotnych Hanno Valve?
Odp.: Tak, firma Hanno Valve posiada w magazynie zamienne uszczelki, pierścienie uszczelniające i kompletne zespoły wykończeniowe dla wszystkich standardowych rozmiarów. Skontaktuj się z działem części, podając numer seryjny zaworu w celu prawidłowej identyfikacji.
