Proces swobodnego kucia zaworu zwrotnego Inconel 600

Inconel 600 to stop niklowo-chromowy znany z dobrej odporności na utlenianie w wysokiej temperaturze, odporności na korozję i stabilnych właściwości mechanicznych. Ze względu na te cechy jest szeroko stosowany w wymagających środowiskach przemysłowych, takich jak sprzęt do przetwarzania chemicznego, systemy obróbki cieplnej i rurociągi wysokotemperaturowe.

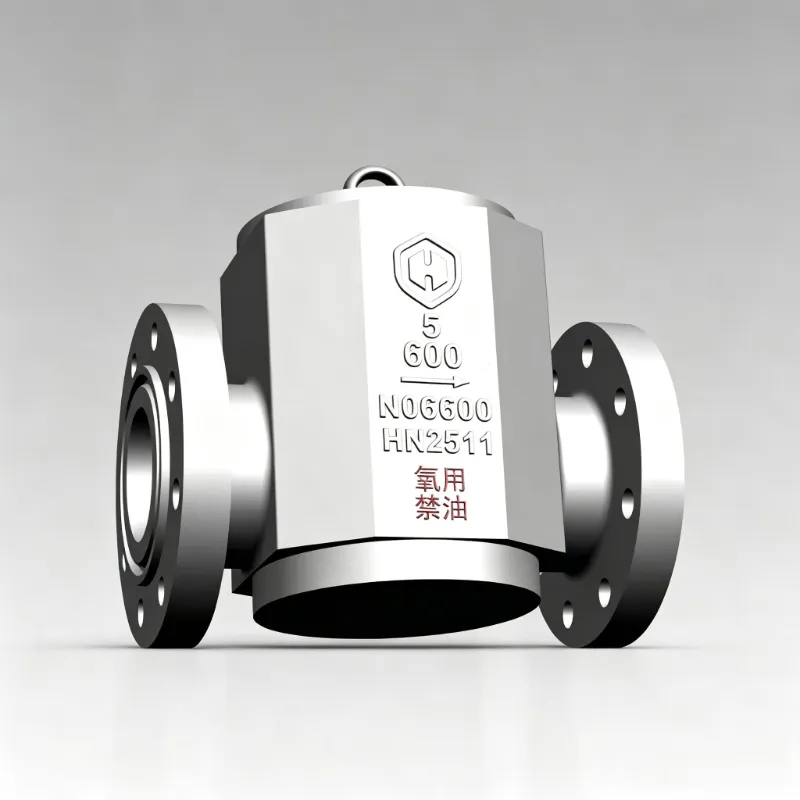

JakiśZawór zwrotny Inconel 600ma za zadanie zapobiegać przepływowi wstecznemu w instalacjach rurociągowych i utrzymywać prawidłowy kierunek przepływu medium. W zastosowaniach obejmujących podwyższone temperatury lub środowiska korozyjne korpus zaworu wymaga niezawodnych właściwości materiałowych i integralności strukturalnej. Kucie swobodne jest powszechnie stosowane do produkcji elementów zaworów ze stopów metali, ponieważ może poprawić gęstość materiału i zoptymalizować wewnętrzną strukturę metalu.

Charakterystyka materiału Inconel 600 do kucia zaworów

Inconel 600 składa się głównie z niklu, chromu i żelaza. Wysoka zawartość niklu zapewnia odporność na korozję, natomiast chrom poprawia odporność na utlenianie w warunkach wysokiej temperatury. Jednakże w porównaniu z konwencjonalnymi stalami stopy na bazie niklu mają inne właściwości kucia, które wymagają starannej kontroli procesu.

Wysoka odporność na odkształcenia

Inconel 600 charakteryzuje się stosunkowo dużą odpornością na odkształcenia podczas obróbki na gorąco. Właściwa kontrola temperatury kucia jest konieczna, aby zmniejszyć obciążenia kucia i zapewnić równomierne odkształcenie w całym materiale.

Niska przewodność cieplna

Ponieważ stopy na bazie niklu mają niższą przewodność cieplną w porównaniu z wieloma materiałami stalowymi, proces ogrzewania wymaga kontrolowanego wzrostu temperatury, aby zmniejszyć naprężenia termiczne spowodowane nierównomiernym ogrzewaniem.

Wymagania dotyczące kucia jednolitego

Jako element utrzymujący ciśnienie korpus zaworu wymaga dobrej ciągłości konstrukcyjnej. Właściwe operacje kucia swobodnego pomagają udoskonalić strukturę wewnętrzną i poprawić ogólną spójność kutej części.

Proces produkcyjny zaworu zwrotnego Inconel 600 poprzez kucie swobodne

1. Kontrola i przygotowanie surowców

Przed kuciem surowce Inconel 600 są sprawdzane w celu potwierdzenia gatunku materiału, składu chemicznego i jakości powierzchni. Zakwalifikowane materiały są następnie cięte zgodnie z wymaganymi wymiarami odkuwki, pozostawiając wystarczający naddatek na obróbkę dla kolejnych procesów.

2. Proces ogrzewania

Przed kuciem swobodnym kęs Inconel 600 jest podgrzewany w kontrolowanych warunkach w celu uzyskania odpowiedniej plastyczności pod względem odkształcenia. Proces ogrzewania musi zapewniać jednolitą temperaturę w całym materiale, unikając jednocześnie nadmiernego czasu przetrzymywania w wysokich temperaturach.

Do ważnych kwestii podczas ogrzewania należą:

• Kontrolowana szybkość nagrzewania w celu zmniejszenia naprężeń termicznych.
• Równomierny rozkład temperatury wewnątrz kęsa.
• Unikanie nadmiernego wzrostu ziaren spowodowanego długotrwałym ogrzewaniem.

3. Swobodne kucie i formowanie kształtu

Proces swobodnego kucia stopniowo tworzy podstawowy kształt korpusu zaworu zwrotnego Inconel 600 poprzez wielokrotne operacje odkształcania. W przeciwieństwie do kucia matrycowego, kucie swobodne wykorzystuje ogólne narzędzia do kucia i zapewnia większą elastyczność w przypadku dużych lub niestandardowych komponentów.

Denerwujące

Spęczanie ściska kęs wzdłuż jego kierunku osiowego, zwiększając pole przekroju poprzecznego i poprawiając zwartość materiału. Operacja ta pomaga zmniejszyć luzy wewnętrzne i poprawia kutą konstrukcję.

Wydłużenie

Wyciągnięcie zmienia długość i kształt przekroju kęsa. Właściwa kontrola odkształcenia pomaga stworzyć ciągły wzór przepływu metalu wewnątrz kutego korpusu zaworu.

Wykrawanie i rozszerzanie otworów

W przypadku korpusów zaworów zwrotnych z wewnętrznymi kanałami przepływu można zastosować operacje wykrawania i rozszerzania otworów w celu utworzenia podstawowej konstrukcji wewnętrznej, przy jednoczesnym zachowaniu naddatku na obróbkę końcową.

Ostateczna regulacja kucia

Po kilku operacjach kucia, kuty korpus jest dostosowywany do wymaganego ogólnego kształtu i wymiarów przed obróbką.

Obróbka cieplna po kuciu

Po kuciu swobodnym odkuwki zaworów zwrotnych Inconel 600 zwykle poddaje się obróbce cieplnej w celu poprawy stabilności konstrukcyjnej i zmniejszenia naprężeń szczątkowych powstających podczas odkształcania.

Do głównych celów obróbki cieplnej zalicza się:

• Poprawa jednolitości strukturalnej.
• Zmniejszenie naprężeń szczątkowych podczas kucia.
• Zwiększenie stabilności w warunkach pracy.

Konkretny proces obróbki cieplnej zależy od wymagań produktu, stanu materiału i środowiska zastosowania.

Proces obróbki kutego korpusu zaworu

Po kuciu i obróbce cieplnej korpus zaworu Inconel 600 wymaga precyzyjnej obróbki w celu osiągnięcia zaprojektowanych wymiarów i właściwości uszczelniających.

Typowe operacje obróbki obejmują:

• Obróbka zewnętrzna korpusu zaworu.
• Obróbka kanałów przepływowych.
• Obróbka powierzchni uszczelniających.
• Obróbka końcówek połączeń.
• Ostateczna obróbka wymiarowa.

Ponieważ Inconel 600 jest uważany za stop trudny w obróbce, do utrzymania wydajności przetwarzania i jakości powierzchni wymagane są odpowiednie narzędzia skrawające i zoptymalizowane parametry obróbki.

Kontrola jakości kutego zaworu zwrotnego Inconel 600

Jako element zaworu przenoszący ciśnienie zawór zwrotny Inconel 600 wymaga ścisłej kontroli jakości podczas całej produkcji.

Badanie składu chemicznego

Przeprowadza się analizę chemiczną w celu potwierdzenia, że ​​skład materiału spełnia wymagania specyfikacji stopu Inconel 600.

Badania nieniszczące

Typowe metody badań nieniszczących obejmują:

• Badania ultradźwiękowe (UT)
• Badanie penetracyjne cieczy (PT)

Inspekcje te pomagają zidentyfikować nieciągłości wewnętrzne i wady powierzchniowe.

Kontrola wymiarowa

Wymiary krytyczne kutego korpusu zaworu są sprawdzane zgodnie z rysunkami technicznymi, aby zapewnić prawidłowy montaż i działanie.

Próba ciśnieniowa

Kompletny zawór zwrotny jest przed dostawą poddawany próbie ciśnieniowej w celu sprawdzenia wytrzymałości na ciśnienie i szczelności.

Zalety kucia swobodnego do produkcji zaworów zwrotnych Inconel 600

Lepsze wykorzystanie materiału

Kucie swobodne pozwala materiałowi zbliżyć się do ostatecznego kształtu korpusu zaworu, zmniejszając niepotrzebne naddatki na obróbkę i poprawiając wykorzystanie materiału.

Lepsza struktura wewnętrzna

Odkształcenie plastyczne podczas kucia pomaga poprawić zwartość materiału i zapewnia bardziej ciągłą strukturę wewnętrzną.

Nadaje się do niestandardowych i dużych komponentów

Ponieważ kucie swobodne nie jest ograniczone przez stałe formy, zapewnia elastyczność w produkcji korpusów zaworów o specjalnych rozmiarach i komponentów wysokostopowych.

Wniosek

Produkcja zaworów zwrotnych Inconel 600 w kuciu swobodnym obejmuje wiele kontrolowanych procesów, w tym kontrolę surowców, ogrzewanie, kucie, obróbkę cieplną, obróbkę skrawaniem i testy końcowe. Każdy etap wpływa na jakość i niezawodność gotowego zaworu.

Dzięki właściwej kontroli procesu kucia zawory zwrotne Inconel 600 mogą w pełni wykorzystać zalety materiałów stopowych na bazie niklu i zapewnić stabilną pracę w wysokich temperaturach, korozyjnych i wymagających zastosowaniach przemysłowych.
