Zasuwy niewznoszące

Zasuwy niewznoszące Hanno Valve stosowane są w urządzeniach, które można regulować i dławić

Elementy otwierające i zamykające niezamykające się zasuwy to płyty zasuwowe, które poruszają się prostopadle do kierunku przepływu płynu i można je regulować i dławić. Zasuwa ma dwie powierzchnie uszczelniające, a najczęściej stosowany zasuwa ma dwie powierzchnie uszczelniające, które tworzą kształt klina. Kąt klina zmienia się w zależności od parametrów zaworu, zwykle wynosi 50 stopni, a gdy temperatura medium nie jest wysoka, wynosi 2°52'''. Zasuwa zasuwy klinowej może być wykonana w całości, zwana zasuwą sztywną; Można go również przekształcić w bramkę, która może powodować niewielkie odkształcenia, aby poprawić jej przetwarzalność i skompensować odchylenie kąta powierzchni uszczelniającej podczas przetwarzania. Ten typ bramy nazywany jest bramą elastyczną.

Ogólne wymagania dotyczące zasuw niewznoszących

1 Specyfikacje i kategorie zasuw niewznoszących powinny być zgodne z wymaganiami dokumentów projektowych rurociągu.

2 Model zasuw nierolkowych powinien wskazywać wymagania dotyczące numerów norm krajowych, na których się opierają. Jeżeli jest to standard korporacyjny należy podać odpowiedni opis modelu.

3 Ciśnienie robocze niewznoszących zasuw powinno być ≥ ciśnienia roboczego rurociągu. Bez wpływu na cenę ciśnienie robocze, jakie może wytrzymać zawór, powinno być większe niż rzeczywiste ciśnienie robocze rurociągu; Każda strona uszczelnionego zaworu zasuwowego z elastycznym gniazdem powinna być w stanie wytrzymać 1,1-krotność wartości ciśnienia roboczego zaworu bez wycieków, gdy jest zamknięta; Gdy zawór jest otwarty, korpus zaworu powinien być w stanie wytrzymać dwukrotność ciśnienia roboczego zaworu.

Norma produkcyjna dla zasuw nierolkowych powinna określać numer normy krajowej, na której jest oparta. Jeżeli jest to standard korporacyjny, do umowy w sprawie zamówienia należy dołączyć dokument przedsiębiorstwa.

Przybory

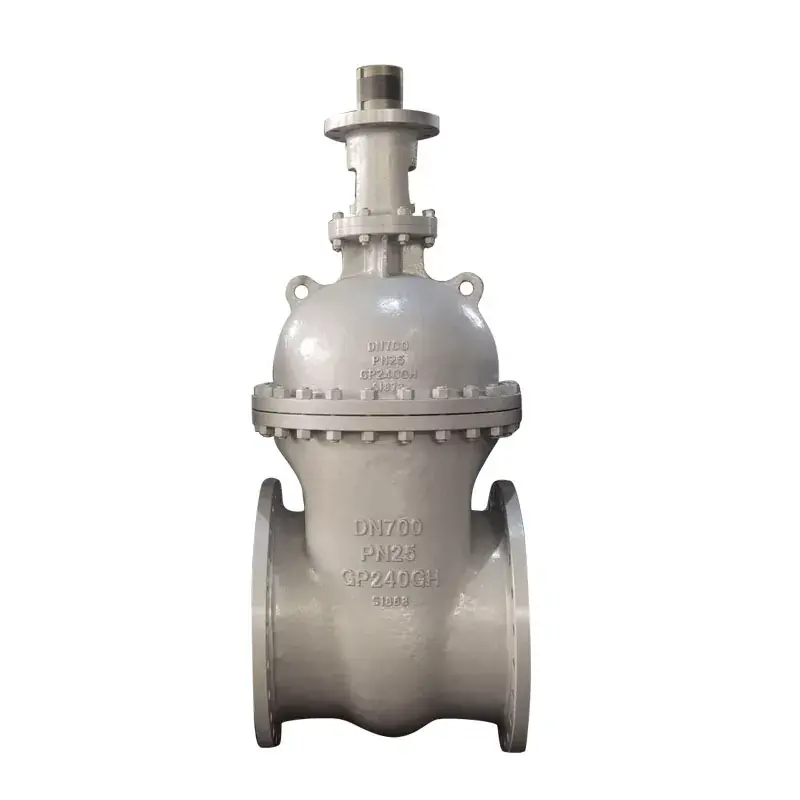

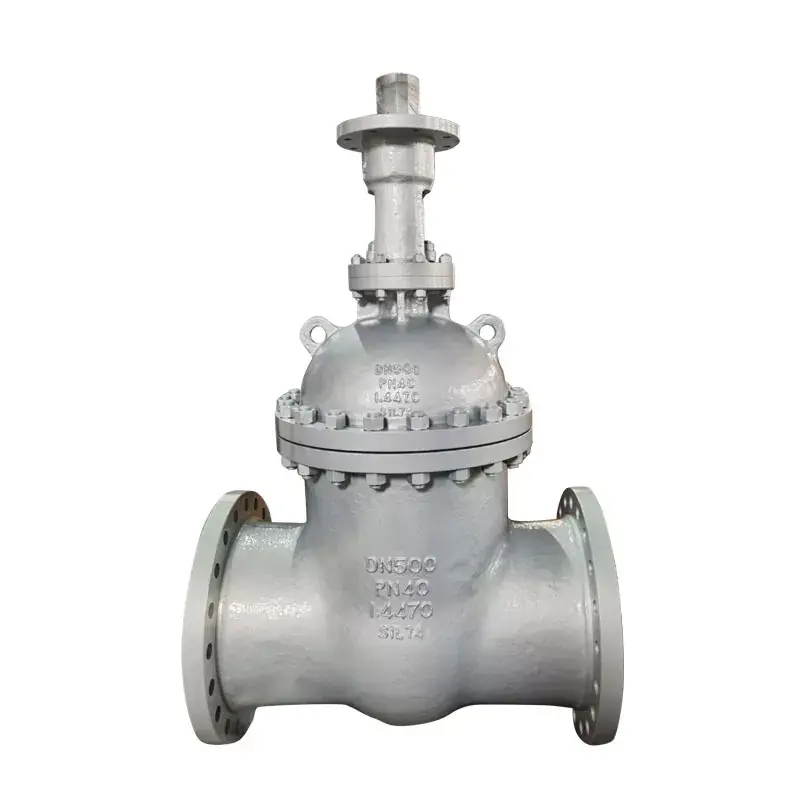

Zdjęcia produktów
